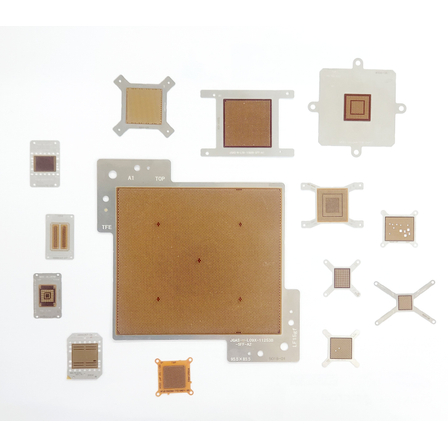

半導体パッケージテスト用コンタクター PCR
高度な測定を安価で実現するシートタイプコンタクターです。測定対象物及び測定ボードへのダメージもなく安定した接続が可能です。
PCRは、特殊な方法でシートの厚さ方向に導電粒子を配向させた加圧導電性コンタクトシートです。 導電粒子が配列された電極部を加圧（圧力を加える）することで導電粒子が互いに接触し、複数の通電経路が形成される事で安定的な電気特性を維持します。 主材料をシリコーンゴムとしている為、コンタクト時にICパッケージ及び測定ボードにダメージがを与える事無く運用可能です。 また、PCRは面接触である為、位置ズレ許容も大きくとる事が可能です。 短距離接続の利点を生かし、高周波要求のハイエンドな製品の測定に最適となります。 PCRテストソケットは、カスタムでの設計が可能である為、お客様のご要求に合わせた形状・構造をご提案可能です。
基本情報
・対応Pitch：1.27～0.25ミリ ＊各pitch毎に対応可能な電極長・磁極径は異なります。 ・対応grid数：100ｘ100（目安） ＊各pitchにより対応可能なgrid数は異なります。 ・対応サイズ：１００ｘ１００ミリ（電極エリア/目安） ＊各pitchにより対応可能サイズは異なります。 ・使用温度範囲：標準タイプ/-40～125℃、ワイドレンジタイプ/-55～150℃
価格帯
納期
型番・ブランド名
JMT シートタイプコンタクター
用途／実績例
適用用途 ・最終選別テスト（ハンドラー） ・システムレベルテスト/SLT ・高周波検証評価 ・設計検証評価 ・信頼性評価 ・デバック検証 ・基板間接続（短距離接続コネクター、半田実装置き換え）/BtoB ・バーンインテスト
