マスクレス印刷でコスト削減に貢献！【MY700JX】
絶賛稼働中！凹凸がある基板やFPC基板にもメタルマスクなしで印刷可能なはんだ印刷機をご紹介

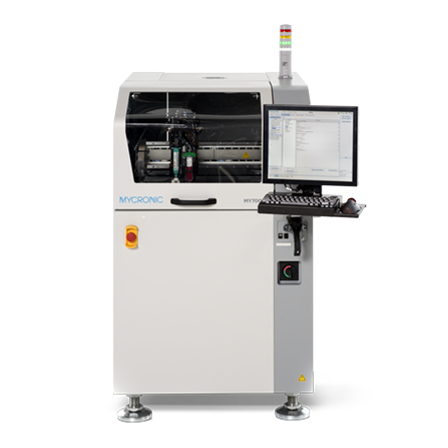

アガタ電子株式会社で保有する新機器についてご紹介いたします。 2025年7月から稼働しております「MY700JX」は、ジェットプリンター方式のはんだ印刷機です。 はんだペーストを直接基板に噴射して印刷するため、メタルマスクが必要ありません。 これは初期費用や準備時間の削減となり、多品種少量生産や試作開発において大きなメリットとなります。 加えて、凹凸のある基板でも印刷が可能ですのでPOP実装や、段差のあるキャビティ基板にも対応可能です。 位置補正しながら印刷できるため、柔軟性・伸縮性があるFPC基板特有の寸法変動に対応でき、印刷不良が起こりにくいです。 印刷後は塗布状態をカメラで自動検査し、半田不足がある場合は再印刷を行うSPI機能も搭載しております。 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【印刷機の特長比較】 ■コスト ・ジェットプリンター方式：版代不要 ・メタルマスク：版代必要 ■はんだ量 ・ジェットプリンター方式：個別で調整可能 ・メタルマスク：均一な塗布量 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
アガタ電子株式会社は、1977年の創立以来、小ロット多品種のプリント基板実装に特化し、2027年に創立50周年を迎えます。 短納期・高品質をモットーに、お客様の多様なニーズにお応えしています。 ■2025年7月、新設備導入で2ライン体制へ強化 より安定した生産能力と短納期対応を実現するため、最新実装設備を導入し、製造ラインを2ラインへ拡張しました。 ■メタルマスク不要のジェットプリンター方式はんだ印刷機 ・試作のために一度きりのマスクを作る必要なし！ ・凹凸基板にも対応可能 ・柔軟性の高いFPC基板にも最適 従来の制約を取り払う“マスクレス実装”により、試作・多品種・短納期案件でスピードと柔軟性を発揮します。 ■1枚から量産まで、設備を活かした柔軟対応 最新設備と熟練オペレーションにより、1枚の試作から量産まで、品質を落とさずスピーディーに対応。 「対応力のアガタ電子」として、これからもお客様のものづくりに貢献してまいります。
