SOLIDWORKS便利機能1＜スケッチ駆動パターン＞
直線/円形パターンで指定できない箇所にインスタンスを作成！パターン化後の追加や一部削除も可能

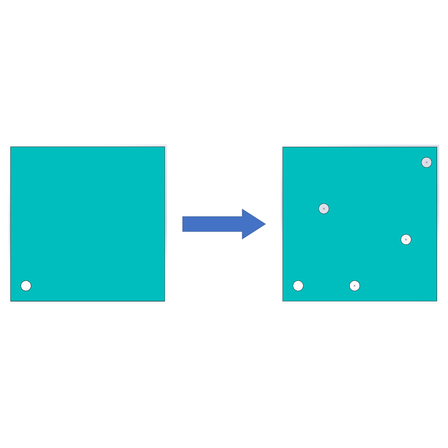

『SOLIDWORKS』の便利機能「スケッチ駆動パターン」についてご紹介します。 直線パターンや円形パターンで指定できないところにインスタンス(コピー)を 作成できる機能です。 インスタンスの位置がスケッチ寸法として定義されるため、 設計変更が生じても位置変更がしやすいといった特長があります。 【特長】 ■直線パターンや円形パターンで指定できないところに インスタンス(コピー)を作成できる ■パターン化した後に違うところに追加、また一部だけ削除ができる ■インスタンスの位置がスケッチ寸法として定義されるため、 設計変更が生じても位置変更がしやすい ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【使用方法】 1.コピーしたいところに新しいスケッチで点をスケッチ 2.「スケッチ駆動パターン」によりパターン化 3.OKをクリックするとスケッチ点の位置に穴がコピー 4.さらに追加したい、または削除したい場合は1で作成したスケッチを編集すれば、自動でパターンに反映 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
