SOLIDWORKS便利機能6前編＜幅合致/距離制限合致＞
他の部品との関係を細かく設定！設計意図通りの動きを再現しやすくなります
『SOLIDWORKS』の便利機能「幅合致」と「距離制限合致」について ご紹介します。 他の部品との関係を細かく設定できるため、設計意図通りの動きを 再現しやすいという特長があります。 また、設計者の意図をより詳細に表現でき、 設計者以外でもアセンブリの理解が容易になります。 【特長】 ■他の部品との関係を細かく設定できるため、設計意図通りの動きを 再現しやすい ■設計者の意図をより詳細に表現でき、設計者以外でもアセンブリの 理解が容易になる ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報

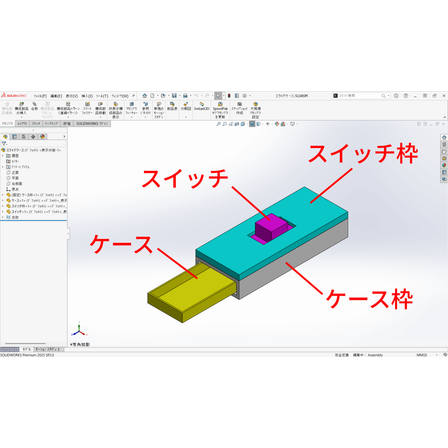

【使用方法】 1.複数の部品をアセンブリ 2.まずアセンブリ原点にケース枠部品を固定し、ケース部品を追加 3.ケース部品がケース枠部品内側の中心でスライドするように、部品間に詳細設定合致である「幅合致」をつける 4.次に、ケース部品がケース枠部品から離れないよう、部品間に詳細設定合致である「距離制限合致」をつける 5.ケース部品を動かして、制限をつけた範囲内でケース枠部品の内側に沿ってスライドすることを確認 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
