ETL SYTEMS RF Matrices/マトリックス
衛星通信の信号経路を自在に制御。業界トップクラス最大1024×1024まで拡張可能なRFマトリックス

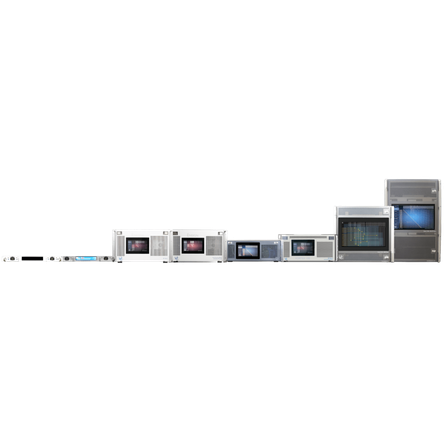

ETL Systems の RF マトリックスは、衛星通信・放送・地球局・テレポート向けに設計された高信頼RFルーティングシステムです。 L-band、IF-band、Ka-band など幅広い周波数帯に対応し、受信チェーン向けの分配（Fan-out）、送信チェーン向けの合成（Fan-in）、さらに Fan-in/Fan-out 両対応モデルをラインアップしています。 最大 1024×1024 まで拡張可能なモジュラー構造や、RFカード・CPU・電源のホットスワップに対応した高可用性設計により、ミッションクリティカルな運用に最適です。 Victor（16×16）、Enigma（32×32）、Vortex（64×64）、Ensign（Fan-in/Fan-out）など、用途に応じて最適なモデルを選択できます。 操作は全面タッチパネル、抜き差しもフロントアクセスでリアのケーブルを気にせず高作業効率。
基本情報
■ シリーズ Victor16×16IF〜L-band、4ch単位で拡張、TVRO/小規模局向け Enigma32×321ch単位で拡張、4GHz帯対応モデルあり Vortex64×64（最大1024×1024へ拡張）高密度8U、ホットスワップ対応、ミッションクリティカル用途 Ensign32×32（Fan-in/Fan-out）受信・送信チェーン両対応のハイブリッド構成 ■ 主な機能 Fan-out（分配）/ Fan-in（合成）/ Fan-in-Fan-out ホットスワップ対応（RFカード、CPU、PSU） リモート制御：Ethernet / SNMP / RS232 高アイソレーション・高直線性 ラックマウント（19インチ） ■ 筐体・拡張性 1U〜8Uまでのラックサイズ モジュール追加で段階的に拡張可能 大規模構成では 1024×1024 まで対応
価格帯
納期
用途／実績例
■ 衛星通信（地球局・テレポート） L-band IF信号のルーティング 受信チェーンの多重分配（Fan-out） 送信チェーンの合成（Fan-in） HTS（High Throughput Satellite）向け大規模アップリンク設備 ■ 放送局・CATV 多チャンネル受信システムの信号切替 マルチフィード受信の自動ルーティング 冗長構成の切替管理 ■ 通信キャリア・ISP 衛星バックホールの信号ルーティング 地域局間のIF信号切替 大規模ネットワークの集中管理 ■ 防衛・政府機関 ミッションクリティカルな衛星通信システム 移動体衛星通信（MILSATCOM） 災害時のバックアップ通信ルーティング ■ 研究機関・大学 衛星通信実験設備 RF信号の多経路試験 大規模RFテストベッド構築
