【電子機器向け】産業用プロジェクター｜構造化光パターン・3D計測

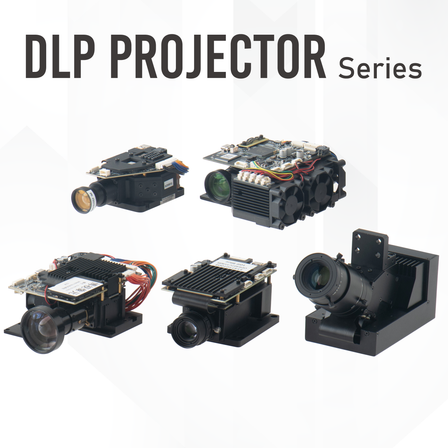

高精度な3D検査を実現する産業用DLPプロジェクター
電子機器業界における基板検査では、製品の品質と信頼性を確保するために、高精度な検査が求められます。特に、微細な部品の実装状態や、はんだ付けの不良などを正確に検出することが重要です。従来の検査方法では、検出精度や検査速度に限界があり、効率的な検査が難しいという課題がありました。DLPプロジェクタ【OPRシリーズ】は、高精度な3D検査を実現することで、これらの課題を解決します。 【活用シーン】 ・基板実装状態の検査 ・はんだ付け不良の検出 ・部品の欠陥検査 【導入の効果】 ・高精度な検査による品質向上 ・検査時間の短縮 ・不良品の早期発見によるコスト削減
基本情報
【特長】 ・3D測定や外観検査、医療用画像処理など高速・高精度な3D検査に対応 ・組み込みやすいコンパクトなサイズ ・Full HD・RGBモデルに加え、Cマウント仕様モデル、角度をつけた投影に最適な光学設計タイプなど幅広いラインアップ ・広範囲かつ高精度な投影およびハイスピードな検査に対応 ・洗練された光学設計と構造設計により、熱変形も少なく高品質の投影効果を確保 【当社の強み】 CoaXPress・CameraLinkを主とした、高速・高解像度・高信頼性のマシンビジョンカメラの設計・開発・製造・販売を行っています。次世代キーデバイスを積極採用し、低消費電力・低発熱を実現しています。
価格帯
納期
用途／実績例
3D測定・3Dスキャン・部品/基板外観検査・医療用画像処理など、半導体・エレクトロニクスを中心とした産業用画像処理
関連動画
ラインアップ（15）
| 型番 | 概要 |
|---|---|
| OPR305100 | 動作距離(TYP)：100 / 投影面積(mm)：24.3×13.7 / 投影精度(µm)：19 / 投影モード：正投 / 光源：Blue |
| OPR305120 | 動作距離(TYP)：120 / 投影面積(mm)：60.4×34 / 投影精度(µm)：47 / 投影モード：正投 / 光源：Blue |
| OPR305185 | 動作距離(TYP)：185 / 投影面積(mm)：136×77 / 投影精度(µm)：106 / 投影モード：正投 / 光源：Blue |
| OPR305120S | 動作距離(TYP)：120 / 投影面積(mm)：37×69×29 / 投影精度(µm)：40-51 / 投影モード：斜投（30°） / 光源：Blue |
| OPR305120S-K | 動作距離(TYP)：120 / 投影面積(mm)：37×69×29 / 投影精度(µm)：40-51 / 投影モード：斜投（30°） / 光源：Blue / ケースモデル |
| OPR305185S-25 | 動作距離(TYP)：185 / 投影面積(mm)：91×154×63 / 投影精度(µm)：90-122 / 投影モード：斜投（25°） / 光源：Blue |
| OPR305185S-25-K | 動作距離(TYP)：185 / 投影面積(mm)：91×154×63 / 投影精度(µm)：90-122 / 投影モード：斜投（25°） / 光源：Blue / ケースモデル |
| OPR305185S-30 | 動作距離(TYP)：185 / 投影面積(mm)：91×154×63 / 投影精度(µm)：88-126 / 投影モード：斜投（30°） / 光源：Blue |
| OPR405200 | 動作距離(TYP)：2000 / 投影面積(mm)：1667×1042 / 投影精度(µm)：914 / 投影モード：正投 / 光源：RGB (300lm) |
| OPR405200X | 動作距離(TYP)：2000 / 投影面積(mm)：1667×1042 / 投影精度(µm)：914 / 投影モード：Offset100% / 光源：RGB (450lm) |
| OPR407200 | 動作距離(TYP)：2000 / 投影面積(mm)：1667×938 / 投影精度(µm)：868 / 投影モード：正投 / 光源：RGB（600lm） |
| OPR407700 | 動作距離(TYP)：700 / 投影面積(mm)：604×340 / 投影精度(µm)：315 / 投影モード：正投 / 光源：RGB（280lm） |
| OPR407180 | 動作距離(TYP)：180 / 投影面積(mm)：81×46 / 投影精度(µm)：42 / 投影モード：正投 / 光源：Blue（1.5W） or White（180lm） |
| OPR407180S | 動作距離(TYP)：180 / 投影面積(mm)：85×52×75 / 投影精度(µm)：39-44 / 投影モード：斜投（30°） / 光源：Blue（1W） or White（120lm） |
| OPR407C | 動作距離(TYP)：90-285 / 投影面積(mm)：18×11～53×30 / 投影精度(µm)：42 / 投影モード：正投 / 光源：Blue (1.5W) or White（180lm） |
カタログ（3）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
CoaXPress・CameraLinkを主とした、高速・高解像度・高信頼性のマシンビジョンカメラを設計・開発・製造・販売することをコアとしています。 弊社標準品開発から、お客様のご要望に応じた開発やカスタマイズも可能です。カメラの設計開発はすべて日本人のスタッフで行っており、日本基準の繊細かつ高信頼性を担保する設計・生産技術と、中国のダイナミックな行動力・スピードを融合して、競争力のある製品を提供しています。 ジャパンボーピクセルでは、大多数のカメラメーカーが採用しているFPGAではなく、Ultra Low Power FPGAをカメラメーカーとして初めて使いこなすことに成功。このUltra Low Power FPGAは、同クラスのFPGA比較で消費電力を50%以上削減する為、発熱源を根本から抑えることでカメラとしての消費電力・発熱も大幅に抑えることが可能になりました。こうした次世代のキーデバイスを積極採用することで、従来課題とされていた発熱に対して新たにアプローチをしています。
