【制御盤の省力化・熱対策】盤内冷却用小型DCファン
丸形圧着端子の差込端子台による盤内省力化を解説。制御盤の熱対策やメンテナンスフリー化に検討可能な小型DCファン。
製造業における人手不足を背景に、制御盤の製作工数や保守の手間を削減する「省力化」が急務となっています。中でも、従来のねじ締め作業やトルク管理、稼働後の増し締め作業を不要にする「丸形圧着端子対応の差込式端子台」は、盤内配線の効率と信頼性を劇的に向上させる技術として注目を集めています。 一方で、制御盤の完全なメンテナンスフリー化を推し進める上で、配線の省力化と並んで重要になるのが「熱対策」です。省スペース化により盤内の機器が高密度に配置されるほど熱溜まりが発生しやすくなり、ドライバや電源等の機器の寿命低下や誤動作の原因となります。 当社取り扱いの「小型DCファン（軸流タイプのAFシリーズ、ブロアタイプのBFシリーズ）」は、こうした省力化・高密度化が進む制御盤内の排熱や、発熱部品の局所冷却用途として検討可能なファンモーターです。端子台の進化による配線工数削減と併せて、確実な排熱による盤内環境の安定化をご提案します。
基本情報
■ 制御盤の省力化と熱対策の要点 ・配線作業の効率化：差込式端子台等により、熟練度に依存しない均一な施工と、振動によるねじ緩みリスクの排除が進んでいます。 ・熱溜まりの解消：機器の長寿命化（保守頻度の低減）には、吸気・排気ファンを用いた適切なエアフロー（空気の通り道）設計が不可欠です。 ■ 冷却・排熱向け 小型DCファン（AF/BFシリーズ）の特徴 ・選べる気流特性：広い空間の換気に適した「軸流ファン（AFシリーズ）」と、静圧が高く局所的な冷却やダクト排気に適した「ブロアファン（BFシリーズ）」をラインナップ。 ・DC駆動の親和性：DC12V/24V電源等で稼働し、制御盤内の他のDC機器と電源を共有しやすい設計に組み込み可能です。 ・試作・小ロットから全数国内検品を実施してお届けします。
価格情報
独自のグローバル調達網（世界基準のODM製品）を活用し、開発・導入コストを大幅に抑制した圧倒的な価格競争力をご提供します。「量産は数千台から」という常識を打ち破り、数十台規模の少数ロットによるスモールスタートでも量産と同等の価格メリットをご提示し、企業の初期投資と在庫リスクを最小限に抑えます。
価格帯
~ 1万円
納期
応相談
型番・ブランド名
BFシリーズ（BF1804〜BF8020）
用途／実績例
【制御盤・産業機器の熱対策における用途検討例】 ・差込端子台やPLC、ドライバが高密度に実装された制御盤内の全体換気（排熱） ・発熱量の大きい電源ユニットやインバータ、トランス周辺の局所的な冷却 ・工作機械や自動化設備の操作盤、HMIモニター裏の限られたスペースでの排熱 ・検査装置内のICチップ、カメラ、LED照明等の局所冷却用ファン ・通信機器や計測器などの小型筐体内部におけるエアフロー確保 ラインナップ ・AFシリーズ（軸流DCファンモータ）：大風量で空間全体の換気に対応する各種サイズ・厚みのラインナップ ・BFシリーズ（DCブロアファンモータ）：高静圧で局所冷却やダクト送風に適したシロッコファン構造のラインナップ ※電圧（DC12V/24V等）や風量、設置スペースの寸法に合わせた仕様をご用意しております。
詳細情報
関連動画
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| 超小型・極薄シリーズ（18mm〜30mm） | わずか18mm角、厚さ3.5mmからの極小設計。モバイル端末やウェアラブル機器、限られたデッドスペースの局所排熱に最適（BF1804, BF2008, BF3003等）。 |

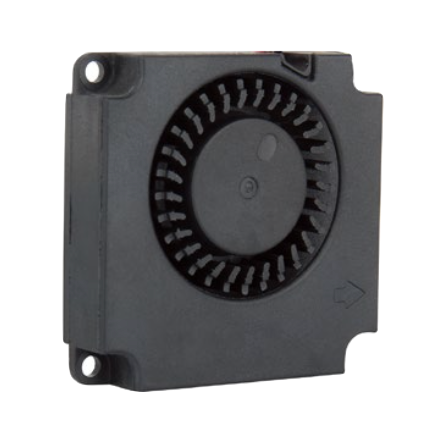

| 標準・汎用シリーズ（35mm〜40mm） | 回路基板や通信機器、小型FA機器の冷却に最適な汎用サイズ。高静圧・低騒音モデルをラインアップ（BF3507, BF3510, BF4005, BF4010等）。 |
| 大口径・高出力シリーズ（45mm〜80mm） | 200Paを超える強い静圧で、空気抵抗の大きい筐体や過酷な排熱環境・強力排気に対応する高出力モデル（BF5020, BF6028, BF8020等）。 |
