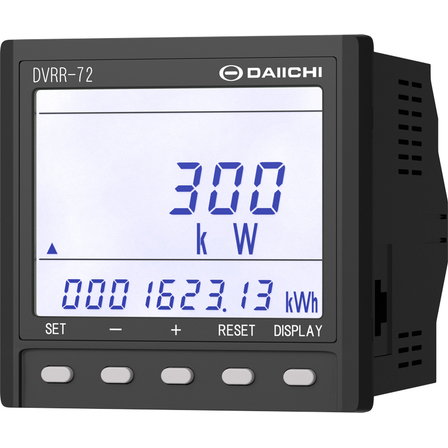

既設受電設備 後付け対応逆電力リレー DVRR-72
既存の受電設備に後付けできる計測器一体型の逆電力・地絡保護
DVRR-72は既設の受電設備や電力設備に後付け導入しやすいディジタル地絡過電圧・逆電力リレーです。 分割型電流センサに対応しているため、母線や配線を大きく変更することなく設置が可能で、設備停止時間を最小限に抑えられます。 PCS制御や保護回路と連携することで系統への悪影響を防止します。 高精度な電力検出と高速応答性能により、自家消費型発電設備での追従制御に最適です。
基本情報
・監視・通信応答 100ms 以下 瞬時に変動する消費電力に合わせたパワーコンディショナ (PCS) 制御が可能。工場や商業施設などの売電電力を抑えながら、逆電力を発生させない、高精度の負荷追従型自家消費型太陽光発電システムを実現できます。 ・保護と計測を一体化 逆電力リレー (RPR) と地絡過電圧リレー (OVGR)、マルチメータ機能、バックアップ電源を一体化。 ・DIN72×72mmコンパクトボディ 内部回路の集積技術による高密度化や、ねじレススプリング式端子台と分割型電流センサを採用する構造設計。DIN72×72mmコンパクトボディを実現。 ・分割型電流センサを使用 分割型電力センサによる入力のため、限られたスペースでも容易に設置が可能です。追加の設置工事にも柔軟に対応します。 (電流センサはオプション) ・不平衡負荷にも使用可能 当社の各種保護リレーやマルチメータと同様に、不平衡負荷でのご使用も問題なく可能です
価格帯
納期
型番・ブランド名
ディジタル地絡過電圧・逆電力リレー DVRR-72
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
