工場やビルの受配電設備 電力監視 高調波絶縁監視対応メータ
電力監視 高調波監視 絶縁監視を1台で実現 通信出力対応で受配電設備の電力管理を効率化
電子式スーパーマルチメータ SQLC-110LU は、受配電設備における電力監視や電力品質管理を効率化する多機能電力計測メータです。 電圧・電流・電力・無効電力・力率・周波数・電力量などの電気諸量に加え、高調波監視や漏電電流（Io・Ior）による絶縁監視にも対応しており、1台で電力設備の状態を総合的に把握できます。 低圧回路から高圧回路まで幅広い電力計測用途に対応し、受電設備の監視や電力品質の分析にも活用できます。 さらに通信出力機能を搭載し、Modbus RTUやCC-Linkなどのネットワークと接続することで、電力監視システムや中央監視システムとの連携が可能です。 110角サイズのコンパクトな設計で既存盤にも導入しやすく、電力監視の高度化と設備管理の効率化を実現します。
基本情報
・製品選択の容易性を追求 電気諸量、高調波、漏電電流 (Io, Ior) の計測を110角のメータに集約しました。入力仕様が三相3線/単相3線/単相2線共用で、さらに、110Vと220Vが共用のため、迷うことなく製品選択ができます。 ・440Vダイレクト接続対応 入力へ440Vをダイレクトに接続できるため、変圧器が不要となり、計測精度の向上およびコスト低減と省スペース化に貢献します。 ・設定値の書き込み・読み出しが容易 PC用設定ソフトウェアにより、設定値を書き込み・読み出しが可能です。現地での設定確認作業、設定ファイルの共有など作業性が向上します。PCとの接続には信頼性・汎用性の高いUSB Type-Cを採用しています。 ・操作性と視認性を重視したデザイン デジタルとアナログの同時4計測表示を実現したSQLC-110Lの操作性と視認性をそのまま継承。簡単操作で高調波電圧・電流や最大・最小値が確認できます。 ・ループテスト、誤配線判別サポート機能付き 前面操作によるテスト出力で、設置後の配線確認が可能。電圧の相順、各相の電力値を表示し、誤配線箇所の判別をサポート。
価格帯
納期
型番・ブランド名

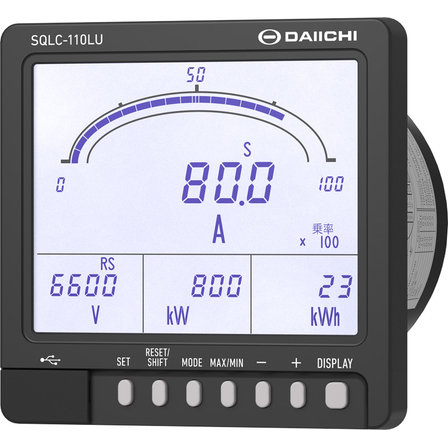

電子式スーパーマルチメータ SQLC-110LU
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
