警報接点付きの低圧電源用SPDを選ぶなら DA2シリーズ
動作表示と警報接点を備え、10kAの誘導雷サージを検出。SPDの状態確認を行いたい設備・技術担当者に
SPDに警報接点を備えた製品を探している設備・技術担当者向けのDA2シリーズです。 本製品は低圧電源ラインに侵入した雷サージから計装機器の電源回路を保護する低圧電源用SPDで、動作表示と警報接点によってSPDの状態を確認できます。 10kA (8/20μs) ±15%の誘導雷サージ (接地間) を検出すると、動作表示が白に変化し、警報接点が連続ONになります。 最大放電電流Imaxは20kA (8/20μs) で、20kA未満の雷サージの場合は検出後も防護機能を持続します。 最大連続使用電圧はAC130V、AC250V、DC52Vの3仕様を用意。 DA2-11A-□とDA2-12A-□はJIS C 5381-11:2014 クラスII、DA2-13-□はJIS C 5381-1:2004 クラスIIに準拠しています。 動作表示と警報接点を活用してSPDの保守管理を行いたい場合や、低圧電源ラインの雷サージ対策を検討している場合に、電源電圧と型式を確認して選定できます。
基本情報
・JIS C 5381-11:2014 クラス に準拠しています (DA2-11A-□, DA2-12A-□のみ) 。 ・最大放電電流 (Imax) 20kA (8/20μs) の高耐量です。 ・10kA (8/20μs) ±15%の誘導雷サージ (接地間) を検出します。[動作表示: 白に変化, 警報接点: ON (連続) ] 20kA (8/20μs) 未満の雷サージの場合、検出後も防護機能を持続します。 ・小形プラグイン構造で、本体部を端子台部から引き抜いても電源ラインがオープンにならない構造になっていますので、保守性に優れています。 ・DINレールと壁取り付けの2方式に対応しています。 ・動作表示と警報接点によりSPDの保守管理が省力化できます。
価格帯
納期

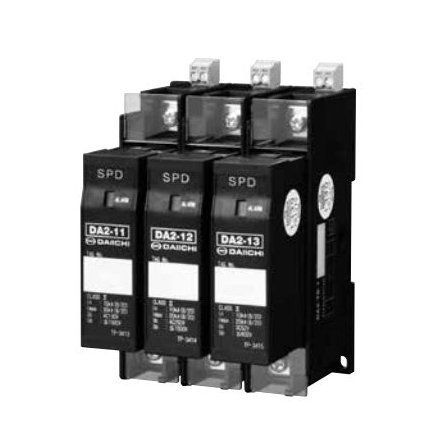

型番・ブランド名
DA2-11A-□, DA2-12A-□, DA2-13-□
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| DA2-11A-□ | 低圧電源用SPD (JIS C 5381-11:2014 クラスII 準拠) 最大連続使用電圧AC130V |
| DA2-12A-□ | 低圧電源用SPD (JIS C 5381-11:2014 クラスII 準拠) 最大連続使用電圧AC250V |
| DA2-13-□ | 低圧電源用SPD (JIS C 5381-1:2004 クラスII 準拠) 最大連続使用電圧DC52V |
