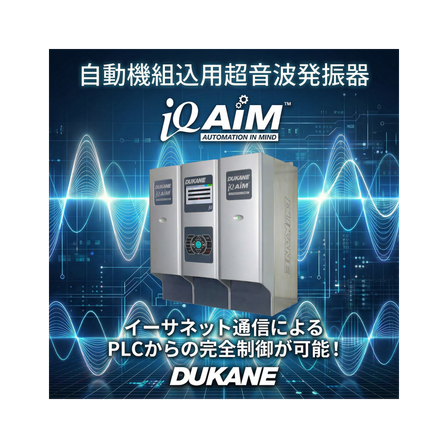

超音波溶着機 自動機専用発振器 iQ-AiM
CC-LinkやEthernet/IP接続に対応した自動装置専用に設計された新型超音波発振器 iQ-AiM
自動装置に組み込んで使用するために専用設計されたiQ-AiMシリーズ超音波発振器は、装置側PLCとCC-LinkやEthernet/IP、Profibusなどの通信モジュールを使用して接続することにより、全ての制御、モニタリングを装置側PLCから行うことが可能です。面倒なI/O線の接続もケーブル1本で解消され、外部振幅制御や出力モニタリングのためのアナログユニットも不要になります。 超音波の制御は外部信号によるON/OFFだけでなく、タイム制御、エネルギー制御も可能で、更に外部エンコーダーを使用することにより、プローブタイプ発振器では初となる距離制御にも対応しました。 デュケインの特許技術である出力トリガー機能も搭載し、安定した発振開始も実現し、自動装置での超音波溶着を更に向上させることができます。
基本情報
対応周波数：15kHz/20kHz/30kHz/35kHz/40kHz 最大出力：（各周波数、モデルによる） 対応通信プロトコル：標準-Ethernet/IP、Profibus オプション-CC-Link、EtherCAT、Powerlink トリガー：外部信号、出力トリガー（特許） 発振制御：外部信号、タイム、エネルギー、距離（要外部エンコーダー） 電源電圧：1200W以下は単相100VAC～240VAC間でのユニバーサル電圧 1800W以上は単相200VAC～240VAC 発振器の設置方向は縦型（タイプV）と横型（タイプH）をお選び頂けます
価格帯
納期
型番・ブランド名
iQ-AiMシリーズ
用途／実績例
各種自動装置での超音波溶着や超音波カット
ラインアップ（24）
| 型番 | 概要 |
|---|---|
| 15HB500-2R | 15kHz 500W 200-240VAC 横型 画面付 |
| 15VB500-2R | 15kHz 5000W 200-240VAC 縦型 画面付 |
| 15VB500-2P | 15kHz 5000W 200-240VAC 縦型 画面なし |
| 20HB120-UR | 20kHz 1200W ユニバーサル電圧 横型 画面付 |
| 20VB120-UR | 20kHz 1200W ユニバーサル電圧 縦型 画面付 |
| 20VB120-UP | 20kHz 1200W ユニバーサル電圧 縦型 画面なし |
| 20HB260-2R | 20kHz 2600W 200-240VAC 横型 画面付 |
| 20VB260-2R | 20kHz 2600W 200-240VAC 縦型 画面付 |
| 20VB260-2P | 20kHz 2600W 200-240VAC 縦型 画面なし |
| 20HB360-2R | 20kHz 3600W 200-240VAC 横型 画面付 |
| 20VB360-2R | 20kHz 3600W 200-240VAC 縦型 画面付 |
| 20VB360-2P | 20kHz 3600W 200-240VAC 縦型 画面なし |
| 30HB120-UR | 30kHz 1200W ユニバーサル電圧 横型 画面付 |
| 30VB120-UR | 30kHz 1200W ユニバーサル電圧 縦型 画面付 |
| 30VB120-UP | 30kHz 1200W ユニバーサル電圧 縦型 画面なし |
| 30HB180-2R | 30kHz 1800W 200-240VAC 横型 画面付 |
| 30VB180-2R | 30kHz 1800W 200-240VAC 縦型 画面付 |
| 30VB180-2P | 30kHz 1800W 200-240VAC 縦型 画面なし |
| 35HB120-UR | 35kHz 1200W ユニバーサル電圧 横型 画面付 |
| 35VB120-UR | 35kHz 1200W ユニバーサル電圧 縦型 画面付 |
| 35VB120-UP | 35kHz 1200W ユニバーサル電圧 縦型 画面なし |
| 40HB090-UR | 40kHz 900W ユニバーサル電圧 横型 画面付 |
| 40VB090-UR | 40kHz 900W ユニバーサル電圧 縦型 画面付 |
| 40VB090-UP | 40kHz 900W ユニバーサル電圧 縦型 画面なし |
カタログ（3）
カタログをまとめてダウンロード
取り扱い会社
デュケインジャパンは米国イリノイ州セントチャールズに本社を置くDukane IAS LLC.の日本法人で、サーボ制御技術を駆使した超音波サーボウェルダーを始め、イーサネットIP接続またはCC-Link接続で外部PLCから制御、モニタリングが可能な超音波プローブシステム、高い機械的剛性で精度の高い溶着が可能な振動溶着機、回転と加圧をサーボ制御で行うサーボウェルドプラス（デュアルサーボ）スピンウェルダーなど、独自の高度な技術で様々なプラスチック溶着工程をサポートします。 また「One World, One Dukane」をモットーに、世界の主要工業国に展開するワールドワイドネットワークで、日本以外の国と地域でも充実したサポートを提供しており、日本で購入した装置を海外拠点に移設して現地でサービスを受ける、逆に海外から移設された装置を日本でメンテナンスを受ける、という事も可能です。
