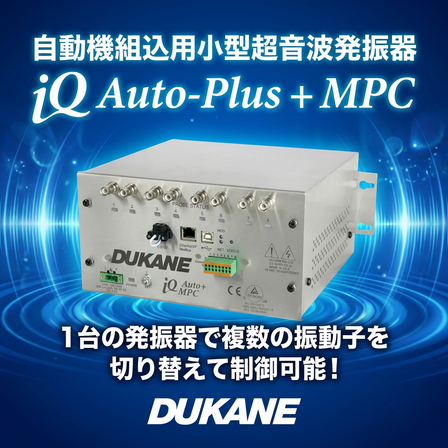

iQ Auto-Plus MPC超音波発振器-複数振動子接続可能
最大8つの振動子を切り替えて制御可能で、制御盤内に組み込み可能なコンパクトボディの超音波発振器
iQ Auto-Plus MPCは、軽量・コンパクトで定評のiQ Auto-Plus発振器と、MPC（多点プローブ制御）ユニットを一体化させた超音波発振器です。大型部品の多点スポット溶着や多点カシメを複数回に分けて行う場合に、1台の発振器で最大8本の振動子を切り替えて制御することが出来るため、組み立て装置の製造コストを抑えることが出来ます。 iQ Auto-Plusの機能はそのままで、特許技術の出力トリガー機能や、エネルギー制御、距離制御（要外部エンコーダー）も使用できます。コンパクトなボディは制御盤内に組み込むことができ、最大出力は600W（30kHzと35kHzは1200Wモデルもあり）とスポット溶着やカシメなどには十分な容量を持っています。
基本情報
・ 0.5msの業界最速のサンプリング速度と100%デジタル制御化された全ての発振器の機能とで安定した超音波発振を実現 ・ タイム制御、エネルギー制御、外部信号制御だけでなく、距離制御オプションを追加することで、外部エンコーダーを使用した距離制御も対応可能 ・ 装置PLCとiQLinQ-イーサネット/IP接続（オプションでCC-Link、Profibus、Profinet、EtherCATも対応）をすることで、全ての制御、モニタリングがPLCから行うことが可能 ・ MPC（多点プローブ制御）ユニットを発振器と一体化させたことにより、必要設置スペースもコンパクトになるだけでなく、配線作業も減り、装置製造コストを削減 ・ 特許技術の出力トリガーで、溶着開始時の製品にかかる荷重を安定させることができ、溶着品質を向上 ・ 無償の専用ソフトウェア：iQ Commander（コマンダー）をPCにインストールしてUSB接続することで、設定変更だけでなくサイクルデータやグラフデータも収集可能
価格帯
納期
型番・ブランド名
iQ Auto-Plus MPC
用途／実績例
複数個所のスポット溶着やカシメが必要な中～大型のプラスチック製品 （ドアパネル、スポイラー、バンパー、メータークラスターなど）
関連動画
ラインアップ（6）
| 型番 | 概要 |
|---|---|
| 20AM060-UF-C2-XX | 20kHz 600W 100-240VAC（ユニバーサル電圧） |
| 30AM060-UF-C2-XX | 30kHz 600W 100-240VAC（ユニバーサル電圧） |
| 30AM120-2F-C2-XX | 30kHz 1200W 200-240VAC |
| 35AM060-UF-C2-XX | 35kHz 600W 100-240VAC（ユニバーサル電圧） |
| 35AM120-2F-C2-XX | 35kHz 1200W 200-240VAC |
| 40AM060-UF-C2-XX | 40kHz 600W 100-240VAC（ユニバーサル電圧） |
カタログ（2）
カタログをまとめてダウンロード
取り扱い会社
デュケインジャパンは米国イリノイ州セントチャールズに本社を置くDukane IAS LLC.の日本法人で、サーボ制御技術を駆使した超音波サーボウェルダーを始め、イーサネットIP接続またはCC-Link接続で外部PLCから制御、モニタリングが可能な超音波プローブシステム、高い機械的剛性で精度の高い溶着が可能な振動溶着機、回転と加圧をサーボ制御で行うサーボウェルドプラス（デュアルサーボ）スピンウェルダーなど、独自の高度な技術で様々なプラスチック溶着工程をサポートします。 また「One World, One Dukane」をモットーに、世界の主要工業国に展開するワールドワイドネットワークで、日本以外の国と地域でも充実したサポートを提供しており、日本で購入した装置を海外拠点に移設して現地でサービスを受ける、逆に海外から移設された装置を日本でメンテナンスを受ける、という事も可能です。
