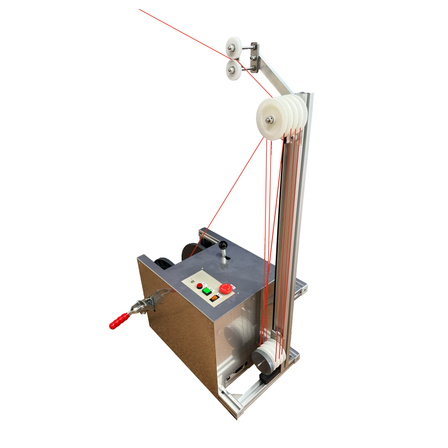

ボビン繰出し装置
比較的安価なボビン繰出し装置です
小寺電子製キャスティングにもシュロニガー製の卓上電線加工機や全自動両端圧着機にも使えます！！ 毎秒 ２ｍ以上の繰出しも可能です。 ボビンを転がしてクランプするだけなので手で持ち上げたりせず電線が巻かれた重いボビンを転がして装着できます。 ダンサー制御をボビンの回転スピードに利用使用しているのでリニアに反応します。 ボビンの廻しすぎで逆回転に巻取るなどの現象を防止出来ることはもちろん上限の滑車部分で3m程度電線を保持しているので急激な引っ張りで測長をする様な機械などにも対応出来ます。
基本情報
【仕様】 ■適用プラスチックボビン 市販P-30型 P-20型 ■適用電線：AWG16～30 ■適用ボビン：P-30(トラバース範囲160mm） 耐荷重20kg ■外径寸法本体：W500×D310×H345mm（ポストH840mm) ■機械重量：重量18kg 内径調整式 外側取り出し 動力無し ■電源：AC100V 50/60Hz 繰出しはDCモーター使用 ■重量：約60kg ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格情報
50万円
価格帯
50万円 ~ 100万円
納期
~ 1ヶ月
型番・ブランド名
BCF30
用途／実績例
電線測長切断時における精度向上とクセによる絡みを解消できます。 束線をボビンに巻替えるには、MM450Nがあると簡単に巻き替える事が出来ます。
