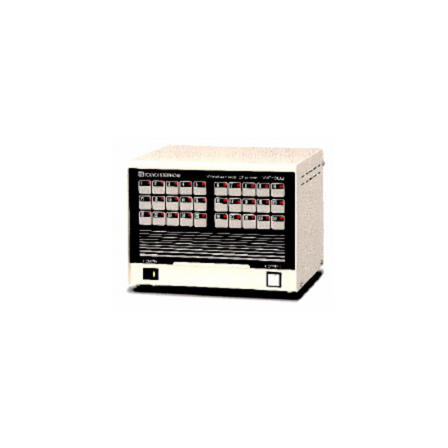

導通検査機　『WPシリーズ』


導通検査機　『WPシリーズ』


　

【特長】 ■高速で繰り返し検査 ■電源スイッチのオン/オフ以外の操作は不要なので取り扱いが簡単 ■検査品を接続するだけで瞬時に良品/不良品(断線･誤配線･短絡)の判別 ■１回路毎にエラー表示ランプがついているので不良個所が分かりやすい ■検査回路に分岐があっても検査可能 ■2台を連結使用して100回路まで検査可能

関連リンク - https://www.harness-kakouki.com/

基本情報

【仕様】 ■検査回路数：20～50回路(2台連結して最大100回路) ■検査感度：断線2KΩ以上　短絡1.5KΩ以下 ■検査時間：400μsec/回路(50回路で0.02秒) ■検査電圧･電流：DC5V･2mA ■外部出力：OK信号出力(オープンコレクタ出力) ■線間静電容量：0.03μF以下 ■表示：回路毎に赤色LED(Dsubシリーズコネクタ) ■入力電圧･消費電力：AC100V~240V　50/60Hz・7～12VA ■寸法：220(W)×175(H)×210(D)mm(突起物はの毒） ■質量：3~3.6kg

価格帯

納期

型番・ブランド名

東京インターホーン

用途／実績例

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

カタログ（1）

カタログをまとめてダウンロード

導通検査機WPシリーズ

製品カタログ

このカタログにお問い合わせ
