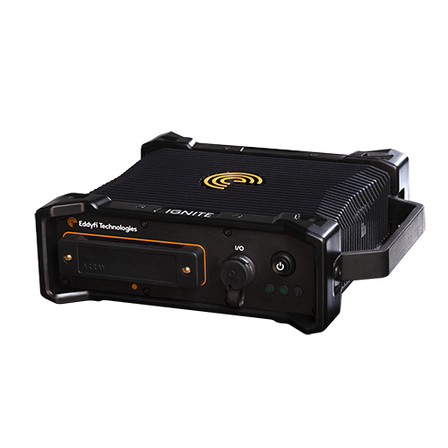

デジタルECA検査 プラットフォーム 『IGNITE』
速さ・再現性・自動化を一台に。現場からロボットまで対応するデジタルECA検査プラットフォーム。
Igniteは、データ収集・解析・自動化を一体化したデジタルECA表面検査プラットフォームです。 軽量・ロボット搭載対応で、工場に持ち込んで行う検査から完全自動化まで拡張可能。 既存の生産・品質管理システムと連携し、迅速で安定した検査結果を得られます。 【特長】 • 表⾯ECA専⽤に設計された、⼩型‧軽量のボディ • 8系統の⼊⼒で、⾼速検査と幅広アレイのマルチプレクサに対応 • ⼿動検査から完全⾃動検査まで拡張可能 • 拡張デジタルI/Oとリアルタイム⽋陥信号出⼒により、ロボットへの組み込みに対応 • セットアップファイルと⼿順ファイルを保存するメモリを内蔵したQuickLinkコネクタ • オープンなデータ出⼒で、お客様のシステムとスムーズに連携 • 現場で使える状態であることを、必要なときに確認できるシステム性能検証（SPV） • ⼯場での実績があるEddyfiのECAエコシステムと、改良版Magnifi ソフトウェアが基盤
基本情報
【本体】 ・寸法(W × H × D) - 199 x 68 x 202 mm ・重量 - 2.9 kg ・電源 - 100～240 VAC、 50～60 Hz ・消費電力 - 50 W ・給電方式 - AC直接給電 ・適合規格 - EN 61010-1, CE, FCC Part 15B, ICES-003, AS/NZS, CISPR 22, RoHS, ASME ・使用温度 - 0～50ºC ・使用湿度 - 95%（結露なきこと） ・エンコーダ - 3軸、直交⽅式 ・プローブ認識 - 自動 ・プローブ内セットアップ‧メモリ - QuickLinkプローブコネクタで対応 ・I/O コネクタ形式 - 16ピン LEMO ・I/O コネクタ - ⼊⼒6点、出⼒3点 ・QuickLinkコネクタ経由のI/O - ⼊⼒4点、出⼒3点 【渦電流アレイ(ECA)】 ・センサー数 - 128 ・チャンネル数 - 64、128、256 ・渦電流⼊力 - 8 ・周波数範囲 - 5 Hz～7 MHz ・受信ゲイン - 3〜86 dB（63 dB幅）
価格情報
お問い合わせください
納期
型番・ブランド名
Eddyfi Technologies
用途／実績例
• タービンディスク、ブレード、回転部品 • 複合材巻き圧⼒容器（COPV） • 航空宇宙‧製造分野の重要部品における表⾯き裂検出 • ECAによる溶接部検査（オービタル溶接、ERW、摩擦攪拌接合、DSAWなど） • クローラ型検査システム • カスタムECAプローブを必要とする複雑な検査
関連動画
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| Ignite 64 ch | |
| Ignite 128 ch | |
| Ignite 256 ch（最大128 コイル） |
