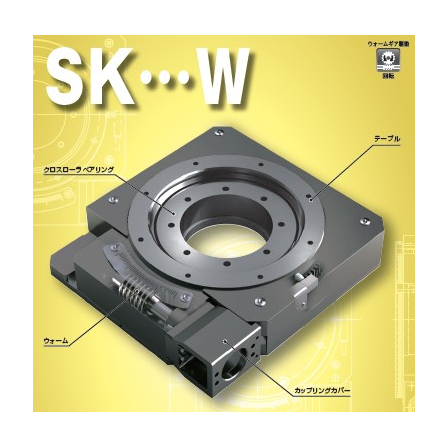

回転ステージ『SK…W』
ウォームギア機構を採用した無限回転ステージ！テーブル上面の振れ量は5μm以下を実現しています
『SK…W』は、IKOクロスローラベアリングを回転案内部に採用した 回転ステージです。 更にクロスローラベアリングを直接テーブルとすることで高精度な 回転振れを実現しています。 テーブルには装置のテーブルや検査対象物などを直接取り付けることが可能で、 機構部品を使用し、一から設計する手間を削減します。 【特長】 ■高精度 ■低断面・高剛性 ■設計工数削減 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【諸特性】 ■動作角度範囲 度：360 ■分解能 秒：1.08 ■テーブルの最高回転数 min-1：5 ■ウォーム軸の最高回転数 min-1：600 ■モーメント剛性 秒/N・cm：0.04 ■耐荷重 N：50 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
