位置決めテーブル『TE B』
スライドテーブルの形状は、スタンダードとフランジ付きの2タイプ！

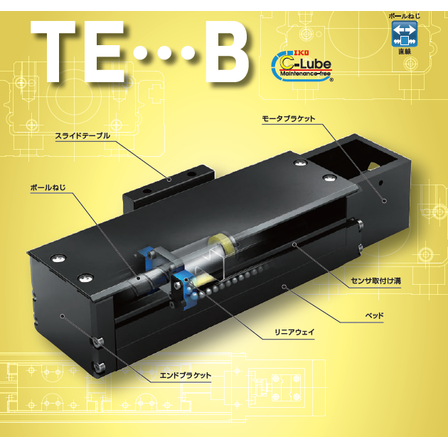

『TE B』は、主要構成部品に高強度アルミニウム合金を使用し、U字形の ベッドの内側にスライドテーブルを配置した、軽量・低断面・コンパクトな 位置決めテーブルです。 テーブル全体の質量がTUシリーズの約40％に軽減。断面高さはTE50Bで26mm、 TE60Bで33mm、TE86Bで46mmと低断面で、各種センサはベッドのセンサ取付け溝に 直接取り付ける構造になっているので、省スペース化に貢献します。 部品点数の削減、部品形状の最適化により、優れたコストパフォーマンスを 実現しています。 【特長】 ■軽量・低断面・高精度な位置決めテーブル ■用途に合わせたテーブル仕様が選択可能 ■優れたコストパフォーマンス ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【主な製品仕様】 ■駆動：精密ボールねじ ■直動案内機器：リニアウェイ(ボールタイプ) ■潤滑部品の内蔵：潤滑部品「Cルーブ」内蔵 ■テーブル・ベッドの材質：高強度アルミニウム合金 ■センサ：呼び番号で選択 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
