PoE電源をシンプルに PoE オンボード 電源モジュール
周辺回路をシンプルにする PoE 絶縁型 PD/PSE 電源モジュール

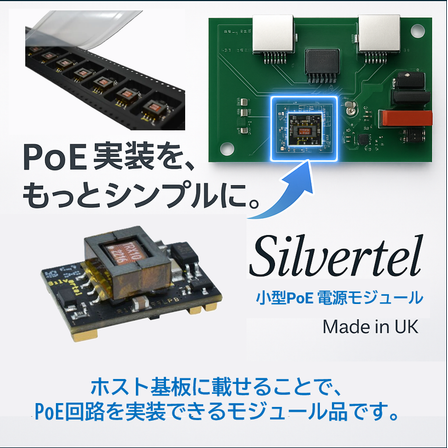

【製品概要】 このモジュールは、ホスト基板上に実装することにより、製品にPoE回路を内蔵することができます。 PoE設計のノウハウがなくても、このモジュールを採用することで、PoE内蔵製品を開発できます。 回路設計の段階から、設計サポートも行っておりますので、お気軽にお問い合わせください。 【PoEのメリット】 コンセントのないところで、電源供給する場合、 もしLANケーブルが引くことができればPoE技術を使って電源供給することができます。 外に設置された監視カメラや、大型工場内のIoT機器などで活用されています。 【特徴】 ■モジュールにより部品点数を大幅に削減 ■周辺回路を簡略化 ■超小型モジュールなので、製品の小型化にも貢献 ■1個から購入可能 ■設計サポートも◎
基本情報
代表製品 Ag9900-LPB PoE受電モジュール 外形寸法：21mm（長さ）×14mm（幅）×8mm（高さ） の超小型サイズを実現。 他社PoEソリューションと比較して約40％の小型化を達成。 ■高絶縁設計 入力－出力間で 1500V DC の絶縁耐圧を確保。 ■多様な出力電圧バリエーション 3V / 5V / 12V / 24V の出力モデルをラインナップ。 ■絶縁型DC/DCコンバータ内蔵 PoE電力から安定したDC出力を生成。 ■低コスト・簡単実装設計 外付け部品が少なく、設計への組み込みが容易。 PoEには、電力を供給するPSE（Power Sourcing Equipment）と電力を受電するPD（Powered Device）があります。 PSEとして、PoEインジェクター、ルーティングスイッチャーなどがあり、 PDとして、監視カメラやIP電話、WiFiルーター、照明などが挙げられます。 シルバーテル社は、PoEモジュールのリーディングカンパニーとして PDとPSEの両方のモジュールを設計開発しており、幅広いラインアップを揃えています。
価格帯
納期
型番・ブランド名
Silvertel（シルバーテル）
用途／実績例
対象製品 ■アクセスポイント ■IP 電話 ■ルーティングスイッチャー ■セキュリティカメラ ■監視カメラ（PTZカメラ） ■デジタルサイネージ ■FA用 IoT機器 ■PoE インジェクター ■RFIDリーダー ■音響システム
関連動画
ラインアップ（7）
| 型番 | 概要 |
|---|---|
| Ag9903MTB | 出力電圧 3.3V / 出力電力 6W / SMT（面実装タイプ） |
| Ag9905MTB | 出力電圧 5.0V / 出力電力 9W / SMT（面実装タイプ） |
| Ag9912MTB | 出力電圧 12.0V / 出力電力 12W / SMT（面実装タイプ） |
| Ag9924MTB | 出力電圧 24.0V / 出力電力 12W / SMT（面実装タイプ） |
| Ag9903LPB | 出力電圧 3.3V / 出力電力 4.9W / Low Profile SMT（低背面実装タイプ） |
| Ag9905LPB | 出力電圧 5.0V / 出力電力 7W / Low Profile SMT（低背面実装タイプ） |
| Ag9912LPB | 出力電圧 12.0V / 出力電力 10W / Low Profile SMT（低背面実装タイプ） |
