トロイダル型コモンモードチョーク｜ノイズ対策・高インダクタンス

p32xx_dim (1).jpg

トロイダル型コモンモードチョーク｜ノイズ対策・高インダクタンス

p32xx_dim (1).jpg
p32xx_dim (1).jpg P32series.png comotosc.jpg comotohc.jpg

スイッチング電源・ACラインのノイズ除去に最適！小型で高インピーダンスなEMI対策コイル

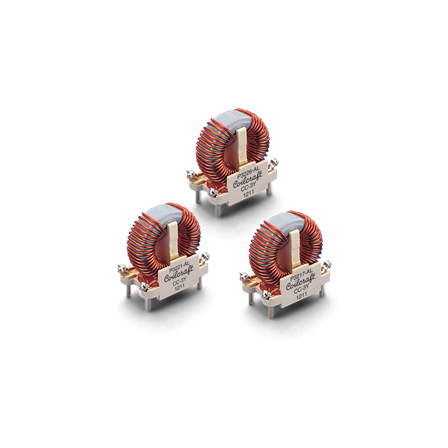

Coilcraft社製 P32xxシリーズ トロイダル型コモンモードチョーク は、 スイッチング電源やACラインフィルタなどの電源回路設計に最適なノイズフィルタです。 トロイダルコア構造と単層巻線設計により、100〜300kHz帯の高周波ノイズを効果的に抑制。 電源ラインに発生するコモンモードノイズや電源ノイズを強力にノイズ除去します。 高インダクタンス設計の「High Lシリーズ」と、 低DCRで高電流対応の「Standardシリーズ」をラインアップ。 用途に応じて最適なモデルを選択できます。 また、UL認定（Class B 130℃）およびRoHS/REACH対応の高信頼性設計により、 産業機器用電源、通信機器、家電機器、PoE機器など、 さまざまな分野で安心してお使いいただけます。 小型ながら優れたEMI対策性能を発揮し、 フィルタ回路の設計自由度を高める小型コイルとして、 ノイズに強い回路設計を実現します。

Coilcraft 公式ページ

基本情報

主な特長 トロイダルコア採用による高効率ノイズ抑制 高インダクタンス設計で広帯域EMI対策 低DCR・高電流対応（最大13A） UL1446 Class B（130℃）認定絶縁システム RoHS / REACH準拠（環境対応） ACライン・DCライン両対応 小型・高信頼設計で産業機器、スイッチング電源に最適

価格帯

納期

型番・ブランド名

Coilcraft　P32xxシリーズ

用途／実績例

【ノイズ対策・EMI関連】 ・コモンモードチョーク ・ノイズフィルタ ・EMI対策 ・高周波ノイズ ・ノイズ除去

ラインアップ（12）

型番 概要
P3213-AL 回路数（Lines）：2｜インダクタンス（min）：3.5 mH｜漏れインダクタンス（max）：62 µH｜定格電流 Irms：1.3 A｜直流抵抗 DCR（max）：0.150 Ω｜絶縁耐圧：1250 Vrms
P3215-AL 回路数（Lines）：2｜インダクタンス（min）：1.0 mH｜漏れインダクタンス（max）：22 µH｜定格電流 Irms：3.2 A｜直流抵抗 DCR（max）：0.036 Ω｜絶縁耐圧：1250 Vrms
P3214-AL 回路数（Lines）：2｜インダクタンス（min）：1.7 mH｜漏れインダクタンス（max）：32 µH｜定格電流 Irms：2.0 A｜直流抵抗 DCR（max）：0.065 Ω｜絶縁耐圧：1250 Vrms
P3216-AL 回路数（Lines）：2｜インダクタンス（min）：0.75 mH｜漏れインダクタンス（max）：19 µH｜定格電流 Irms：5.0 A｜直流抵抗 DCR（max）：0.022 Ω｜絶縁耐圧：1250 Vrms
P3217-AL 回路数（Lines）：2｜インダクタンス（min）：0.43 mH｜漏れインダクタンス（max）：10 µH｜定格電流 Irms：8.1 A｜直流抵抗 DCR（max）：0.012 Ω｜絶縁耐圧：1250 Vrms
P3218-AL 回路数（Lines）：2｜インダクタンス（min）：0.28 mH｜漏れインダクタンス（max）：8 µH｜定格電流 Irms：13.0 A｜直流抵抗 DCR（max）：0.008 Ω｜絶縁耐圧：1250 Vrms
P3219-AL 回路数（Lines）：2｜インダクタンス（min）：11 mH｜漏れインダクタンス（max）：165 µH｜定格電流 Irms：1.3 A｜直流抵抗 DCR（max）：0.290 Ω｜絶縁耐圧：1250 Vrms
P3220-AL 回路数（Lines）：2｜インダクタンス（min）：7.0 mH｜漏れインダクタンス（max）：100 µH｜定格電流 Irms：2.0 A｜直流抵抗 DCR（max）：0.150 Ω｜絶縁耐圧：1250 Vrms
P3221-AL 回路数（Lines）：2｜インダクタンス（min）：3.7 mH｜漏れインダクタンス（max）：60 µH｜定格電流 Irms：3.2 A｜直流抵抗 DCR（max）：0.080 Ω｜絶縁耐圧：1250 Vrms
P3222-AL 回路数（Lines）：2｜インダクタンス（min）：2.2 mH｜漏れインダクタンス（max）：35 µH｜定格電流 Irms：5.0 A｜直流抵抗 DCR（max）：0.040 Ω｜絶縁耐圧：1250 Vrms
P3223-AL 回路数（Lines）：2｜インダクタンス（min）：1.1 mH｜漏れインダクタンス（max）：20 µH｜定格電流 Irms：8.1 A｜直流抵抗 DCR（max）：0.020 Ω｜絶縁耐圧：1250 Vrms
P3224-AL 回路数（Lines）：2｜インダクタンス（min）：0.58 mH｜漏れインダクタンス（max）：10 µH｜定格電流 Irms：13.0 A｜直流抵抗 DCR（max）：0.010 Ω｜絶縁耐圧：1250 Vrms

カタログ（2）

カタログをまとめてダウンロード

P32xxシリーズ_データシート

製品カタログ

このカタログにお問い合わせ

Coicraft社 総合カタログ

総合カタログ

このカタログにお問い合わせ
