レーザー直接描画装置
卓上で叶える、極微細の高解像度描画

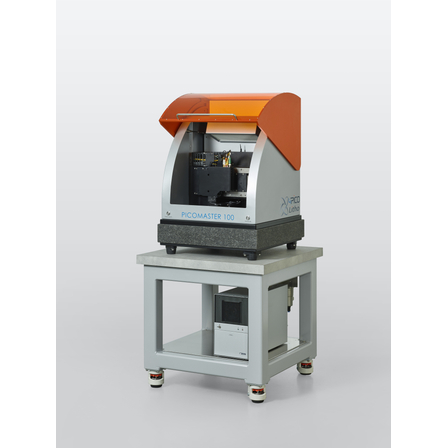

PICOMASTER シリーズレーザ直接描画装置市場において、ハイレベルの高解像度、グレイスケールを誇ります。 最小解像度は300nm、オプション対応で600nm / 900nmの解像度にも対応しており、お客様の設計・開発業務に柔軟に対応可能です。 ■廉価版モデル PICOMASTER Start100 卓上サイズのエントリーモデル CDAは不要（オプション、ユーティリティは電源のみ、グローブボックス接合も可能。 ■PICOMASTER100、150、200 最小線幅 300nm、アライメント精度250nmの標準モデル PICMASTER100は卓上サイズで高精度な描画に対応 ■PICOMASTER XF200 量産化・デバイス小ロット生産向けモデル 最小線幅600nm、アライメント精度250nmで最大560mm/minの描画に対応
基本情報
◆主な仕様 PICOMASTER Start 100 ・Min Lin width ：800nm ・Gray scale ：4096: ・Substrate size ：Max 125 x 125 mm2 ・Light source ：Gan Laser 405nm ◆主な仕様 PICOMASTER 200 ・Feature size ：200nm ・Min Lin width：300nm ・Gray Scale ：4096 ・Substrate size ：Max 230 x 230 mm2 ・Light source ：Gan Laser 405nm ◆主な仕様 PICOMASTER XF 200 ・Feature size ：500nm ・Min Lin width ：600nm ・Gray Scale ：256 ・Substrate size ：Max 250 x 250 mm2 ・Light source ：Gan Laser 405nm ・Max write speed：560mm2/min ※光源、サンプルサイズなど、多数オプション有り
価格帯
納期
型番・ブランド名
RAITH社 PICOMASTER
用途／実績例
サブミクロンオーダーの加工に幅広い用途にお使い頂けます ・各種半導体の回路パターニング ・プリント基板（PCB）の回路パターン形成 ・マイクロレンズアレイ ・ホログラフィ ・マイクロ流体 ・回折格子形状（DOE) ・MEMS ・バイオチップ・マイクロ流路デバイス
詳細情報
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| PICOMASTER Start100 | 卓上エントリーモデル |
| PICOMASTER 100,150,200 | 研究開発用モデル（100は卓上サイズ） |
| PICOMASTER XF200 | 量産用モデル |
