単相3線・三相3線式 交流電流センサー（～630A）
設備ごとの電力を見える化する、Modbus対応の交流電流に加え簡易電力も計測できる通信内蔵のIoTセンサー(125A～630A)

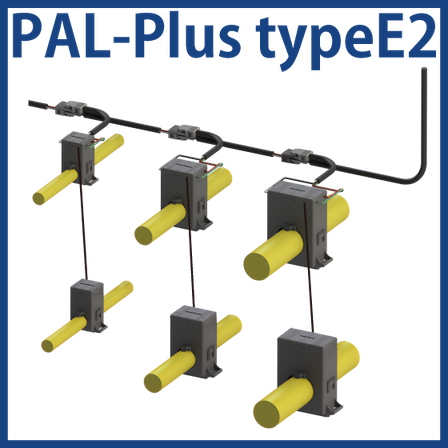

「PAL-Plus typeE2」は交流電流の計測に加え、簡易積算電力量も計測できる、通信機能内蔵のIoTセンサーです。 定格電流125A、250A、400A、630Aに対応した4つのセンサーをランナップ！ ２CTで計測するため、負荷の偏りがある現場でも、よりリアルな電力把握に役立つModbus対応センサーです。 【3つのポイント】 1. 通信プロトコルにModbus RTUを採用しているため、汎用性に優れ、既存設備へも容易に組み込むことができます。 2. 分割クランプ式センサーのため、運用中の既存設備へも設備の運用を止めることなく安全・簡単に取り付けることができます。 3. センサーに通信機能を内蔵することで超小型化を実現。計測箇所が多い場合でも簡単に設置することができます。 ｜簡易計測とは？｜ 事前に設定した電圧値と力率値をもとに、計測された電流値から簡易積算電力量と簡易電力を演算します。 電流の積算値も出力できるため、一貫したエネルギー参考値を取得できます。 単相3線式、三相3線式に対応しております。 ※製品、簡易計測の詳細についてはお気軽にお問い合わせください
基本情報
PAL-Plus typeE2センサー ■定格電流：125A、250A、400A、630A ■使用電源：DC5V ■消費電流：通信時_50mA、非通信時_10mA ■測定精度※：±3％F.S.（使用環境温度範囲内） ■無負荷閾値（ローカット）※：出荷時各センサーの定格0.6%F.S. ※交流電流計測時 PAL-Plusユニット ■入力電源電圧：AC100～240V ■出力電源電圧：GW_DC24V、センサー_DC5V ■センサー最大接続台数：31台 ■最大センサー線長：100m ■上位側：標準仕様はLAN（ModbusTCP） 終端コネクター ■終端抵抗値：120Ω センサーの設定値を変更する「PAL-Plus設定変更キット」もございます
価格情報
お気軽にお問い合わせください。
納期
型番・ブランド名
PAL-Plus typeE2 ｜ ヘキサコア株式会社
用途／実績例
【主な使用場所】工場など 【システム構築例】 ｜複数設備を一元管理したい｜専用マネージャーソフト「CEW-M4」×「PAL-Plus typeE2」で一元監視システムを構築 ｜クラウドで見える化したい｜IoTゲートウェイ「ゲートウェイBOX」×「PAL-Plus typeE2」で『すぐ』『カンタン』に見える化！ ｜PLCを活用して見える化したい｜PLC×「PAL-Plus typeE2」で既存システムを活用した監視環境を構築 同シリーズとして、より低コストで簡易積算電力量を計測できる『PAL-Plus typeE』センサーもラインナップしております。 下記カタログより詳細をご覧ください。 詳細は資料DLまたはお気軽にお問合せください。
ラインアップ（5）
| 型番 | 概要 |
|---|---|
| PAL-Plus typeE2センサー（単相3線式、三相3線式に対応） | |
| PP-AC-125-E2 PAL-Plus typeE2センサー | 定格電流 ～125A ｜ 適用ケーブル径 ～60㎟（～φ16） ｜ 計測値 交流電流・簡易積算電力量・簡易電力・電流の積算値 |
| PP-AC-250-E2 PAL-Plus typeE2センサー | 定格電流 ～250A ｜ 適用ケーブル径 ～150㎟（～φ24） ｜ 計測値 交流電流・簡易積算電力量・簡易電力・電流の積算値 |
| PP-AC-400-E2 PAL-Plus typeE2センサー | 定格電流 ～400A ｜ 適用ケーブル径 ～325㎟（～φ35） ｜ 計測値 交流電流・簡易積算電力量・簡易電力・電流の積算値 |
| PP-AC-630-E2 PAL-Plus typeE2センサー | 定格電流 ～630A ｜ 適用ケーブル径 ～325㎟（～φ35） ｜ 計測値 交流電流・簡易積算電力量・簡易電力・電流の積算値 |
