フロースイッチ｜インライン微小流量センサ「SDN503シリーズ」
1〜200cc/minの微小流量で使用が可能

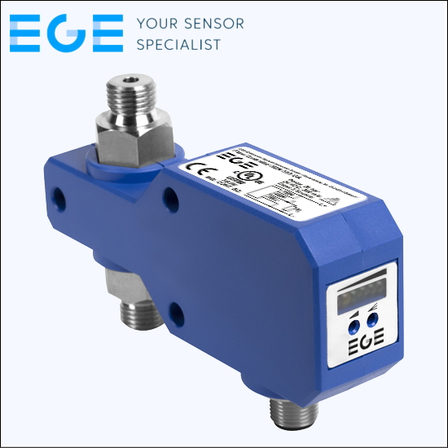

【SDN503GA】は、独EGE社製 センサー/変換器一体型の微小流量対応型の熱線式フローセンサ。 インラインタイプでパイプ内には突起物がありません内径3.6mmφから20mmφまでのラインアップを用意。 1cc/minから検知可能でアナログ出力タイプも供給できます。 ※詳しくはカタログをご覧下さい。お問い合わせもお気軽にどうぞ。
基本情報
接続規格：G1/4"（内径：φ3.6mm） 感知範囲（l/min）：0.0001〜0.5 動作範囲（l/min）：0.001〜0.2 最大流量（l/h）：100 出力：リレー 接点電流（mA）：1000 接点電圧（V）：30AC/36DC 抵抗負荷（Ω）：— 電源（V）：DC24±10% 消費電流（mA）：<50 周囲温度範囲（℃）：0〜+60 流体温度範囲（℃）：0〜+80 温度勾配（K/min）：400 待機時間（s）：5〜15 反応時間（s）：0.5〜1 最高使用圧力（MPa）：2 材質センサー：SUS316 ハウジング：PBT ディスプレイ：LED 保護等級：IP67 配線コネクション：M12コネクター ※詳細な仕様はカタログをご覧下さい。お問い合わせもお気軽にどうぞ。
価格帯
納期
型番・ブランド名
SDN 503/1 GA
用途／実績例
■油対応 ■食品対応 ■流れ検知 ●詳しくはお問い合わせください。
ラインアップ（7）
| 型番 | 概要 |
|---|---|
| SDN 503 GSP | チューブ接続 4 mm - 0.1～500 ml/分 - PNP NO |
| SDN 503 GA | ローアシュトゥッツェン 4 mm - 0.1 ～ 500 ml/min - 4 ～ 20 mA |
| SDN 503 GR | Rohrstutzen 4 mm - 0,1…500 ml/min - リレー |
| SDN 503/1 GSP | G1/4 - 0.1～500 ml/分 - PNP NO |
| SDN 503/1 GR | G1/4 - 0.1～500 ml/分 - リレー出力 |
| SDN 503/1 GA | G1/4 - 0.1～500 ml/分 - アナログ出力 4～20 mA |
| SDN 503/2 GSP | チューブ接続 6 mm - 0.1～500 ml/分 - PNP NO |
