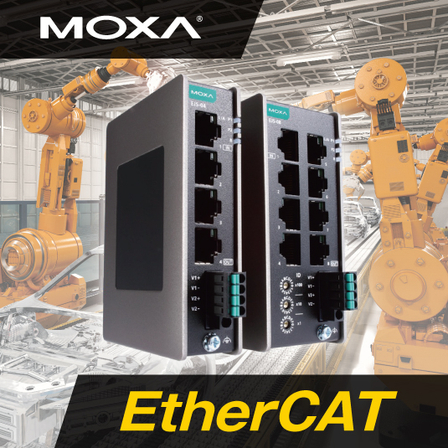

EtherCATネットワークの冗長化を実現するジャンクション
スター型、ライン型、リング型、ツリー型のトポロジー変換対応で、EtherCATの配線をもっと自由に・柔軟に。
EtherCATは高性能な通信方式ですが、実際の設計や運用では「柔軟性のなさ」が課題になることがあります。 EtherCATのネットワーク構成において、こんな課題はありませんか？ ●装置内で分岐したいのに、EtherCATは直列構成しか組めない… ●レイアウト変更のたびに配線を全部やり直し… ●制御盤の中が配線でぐちゃぐちゃ… ●ノイズの影響で通信が不安定になることがある… ●メーカーの互換性が悪い… MoxaのEtherCATジャンクションボックス『EJSシリーズ』なら、スター型、ライン型、リング型、ツリー型のトポロジー変換対応で、柔軟な分岐・拡張が可能、EtherCATネットワークの冗長化に対応しています。 また、IP30のメタルハウジングで高いノイズ耐性があり、メーカー非依存設計のため高い互換性を持っているので、EtherCATのさまざまなお悩みを解決します！ ただいま、潜在的な障害ポイントを特定しEtherCATジャンクションを使用してより堅牢なネットワークアーキテクチャを導入する方法を解説した技術資料を進呈中。
基本情報
●冗長電源入力対応 ●12/24/48 VDC入力電圧 ●着脱式4極端子台 ●高いEMSレベル ●EtherCATトポロジー変換：スター型、ライン型、リング型、ツリー型 ●ポート遅延：ポートあたり約1μs ●動作温度範囲：-10℃～60℃（通常モデル）、-40℃～75℃（ワイド温度モデル） ●筐体：金属製（メタルハウジング）、IP30 ●制御盤に収まるコンパクトなサイズ 【EJS-04/EJS-04-T】 24.5 x 100 x 75 mm（W×H×D）、245g 【EJS-08/EJS-08-T】 43 x 100 x 75 mm（W×H×D）、340g
価格情報
お問い合わせください。
納期
型番・ブランド名
【Moxa】EJS-04シリーズ・EJS-08シリーズ
用途／実績例
半導体関連アプリケーション、リチウムバッテリー製造アプリケーションほか、EtherCATネットワークを必要とする全ての製造業
詳細情報
-
【半導体製造装置】 半導体製造において、EtherCATプロトコルは主流なテクノロジーとなりつつあります。PECVD (プラズマCVD：Plasma Enhanced Chemical Vapor Deposition) 装置を例にとると、スペースが制限され、ノイズの多い環境下で新しくデバイスを追加する場合、時に大きな課題が生じます。装置には、複数のセンサー、圧力計、電力制御装置などを接続する必要があります。そのため、装置製造会社は、将来の拡張性を考慮しつつ、ノイズ干渉に強く、複数のポートを備えたコンパクトなEtherCAT製品を導入する必要があります。
-
【リチウムイオン電池製造装置】 リチウムイオン電池の製造装置では、数百におよぶEtherCATスレーブデバイスを複数のネットワークセグメントに分割することが珍しくありません。同時に、製造会社は、停電やシステムの不安定な状況下においても正常なオペレーションの維持を保証する必要があります。製造会社は異なるベンダーのEtherCATデバイスを使用することが多いため、相互運用性も重要な課題となります。したがって、異なる製造会社のEtherCATデバイスとの互換性がテストされたEtherCATデバイスを評価して選定することが重要です。これにより、既存のトポロジーにこれらのデバイスを導入する際のスムーズな統合が保証されます。
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| ESJ-04 | 4ポート産業用EtherCATジャンクション |
| ESJ-04-T | 4ポート産業用EtherCATジャンクション（ワイド温度モデル） |
| ESJ-08 | 8ポート産業用EtherCATジャンクション |
| ESJ-08-T | 8ポート産業用EtherCATジャンクション（ワイド温度モデル） |
カタログ（4）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
アイ･ビー･エス･ジャパンは、「私たちのくらしを支える産業分野のIT化を支援する」をモットーに、産業用ネットワークを主軸に、さまざまな産業用IT分野においてグローバルな事業展開を行っています。 一つひとつ異なるお客様のニーズにじっくり向き合い、私たちがこれまで培ってきた産業界の豊富な知識やノウハウを融合させた包括的なソリューションをご提供することで、お客様の事業の効率と生産性を高めます。 私たちは、お客様とともに世界が認める高水準の技術や製品をリサーチし、確かな技術と実績に裏付けられたソリューションを日々ご提案しています。
