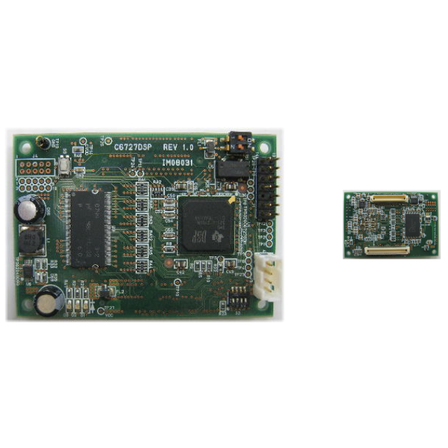

DSPボード TMS320C6727
80×55mm省スペースサイズの浮動小数点DSPボード、組込みDSPに適しています。
当社のDSPボードシリーズの製品です。※生産中止予定品 高速浮動小数点DSPとFLASH/SDRAMを実装した名刺サイズのDSPボード。 バス信号他ほとんどの端子信号を直接コネクタに引き出していますので高速で柔軟性に優れています。 ブートモードをDIPスイッチにて選択することが可能です。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
基本情報
【仕様】 ■DSP：TMS320C6727B-250/300/350 (TI) 350MHz(max)浮動小数点DSP ■FLASH：S29AL004D70TFI01 (Spantion) 4Mbit(256k＊16bit) ■SDRAM：MT48LC4M32B2 (MICRON) 128Mbit(1M＊32bit＊4banks) ■供給電源：＋3.3V(DSPの電源になりますので安定化されている必要があります) ■X-TAL OSC：12.0MHz ■コネクタ ・J1：JTAGエミュレータ用 ・J2：FX8C-100P-SV1(HPI信号,電源,他) ・J3：FX8C-80P-SV1(データ/アドレスバス) ・J4：DF11-10DP-2DSA(未使用/未実装) ・J5：DF1B-4P-2.5DSA(電源) ■外形サイズ：80mm×55mm ■取り付けピッチ：72mm×47mm ■勘合高さ：6～11mm ■部品面高さ：6～9mm お客様の使用目的に沿うようにカスタム対応いたします。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
当社はカスタム電子機器とそれらを結ぶシステムを試作開発する提案型試作開発専門メーカーです。 「測る、考える、つながる」をユニークな発想で実現し、お客様のご要望を満たします。 「こんな物作りたい」「困っている」「ここを改善したい」何でもお気軽にご相談ください。 お客様の新たな発想を具現化するため、提案を行いながら、ものづくりを通して応援いたします。 既製品に貴社の価値を合わせることなく、貴社の価値に合うカスタム品を使うことで、 価値の高い仕事へ導きます。それが貴社の価値を高め、生産性を高めます。 多様性を尊重し、そのような電子機器を提供し、サポートすることは当社の喜びです。 センサがあらゆる現象をとらえ、 低雑音アナログ回路は人が感じるありのままを処理し、 デジタル信号処理が解析と特徴抽出を行い、 インタフェースが必要とする結果を人に伝えます。 当社が得意とするハードウェア／ソフトウェアによる信号処理を応用できる分野は広く、 多くの開発実績と自社品技術をベースにカスタムものづくりとリアルタイム処理の挑戦を続けます。
