組込み計測モニター『MXシリーズ』
超小型、省スペース！当社の組込み計測モニターをご紹介いたします

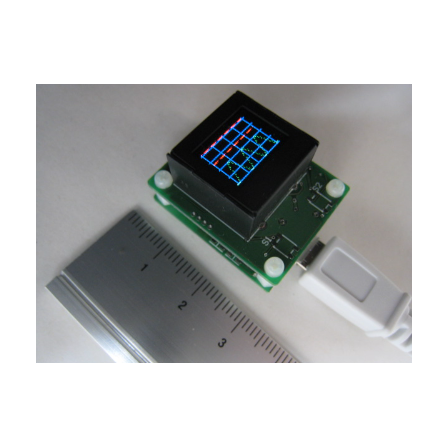

『MXシリーズ』は、計測波形モニター、試験データ表示、電圧監視、 信号発生など必要な単一機能を省スペースに収めた組込み計測モニターです。 プリント基板上のオンボードモニターとして、パネル取り付けモニターとして、 スタンドアロンとして、わずかなスペースに使用可能。 有機EL表示は16bitカラー表示、モノクロ液晶表示はRGB各2bitの バックライト表示が可能ですので、表示色により状態を視覚的に伝達できます。 【ラインアップ】 ■ME：有機EL表示(スイッチ付き) ■MD：有機EL表示 ■MT：液晶表示(スイッチ付き) ■MS：液晶表示 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
基本情報
【プリント基板 仕様】 ■基板サイズ：横24mm 縦30mm 厚さ1mm ■取り付け穴間隔：横19.4mm 縦25.4mm 基板端から2.3mm φ2.2mm ■段重ね基板間隔：6mm(スペーサ5mm＋基板1mm) ■供給電源：＋5V 1.27mmピッチ2列6Pコネクタ またはマイクロUSBバスパワー ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
当社はカスタム電子機器とそれらを結ぶシステムを試作開発する提案型試作開発専門メーカーです。 「測る、考える、つながる」をユニークな発想で実現し、お客様のご要望を満たします。 「こんな物作りたい」「困っている」「ここを改善したい」何でもお気軽にご相談ください。 お客様の新たな発想を具現化するため、提案を行いながら、ものづくりを通して応援いたします。 既製品に貴社の価値を合わせることなく、貴社の価値に合うカスタム品を使うことで、 価値の高い仕事へ導きます。それが貴社の価値を高め、生産性を高めます。 多様性を尊重し、そのような電子機器を提供し、サポートすることは当社の喜びです。 センサがあらゆる現象をとらえ、 低雑音アナログ回路は人が感じるありのままを処理し、 デジタル信号処理が解析と特徴抽出を行い、 インタフェースが必要とする結果を人に伝えます。 当社が得意とするハードウェア／ソフトウェアによる信号処理を応用できる分野は広く、 多くの開発実績と自社品技術をベースにカスタムものづくりとリアルタイム処理の挑戦を続けます。
