【化粧品容器向け】ブロー成形シミュレーションB-SIM
デザイン性の高い化粧品容器のブロー成形を、高精度シミュレーション。
化粧品業界では、消費者の目を引くデザイン性の高い容器が求められます。特に、複雑な形状や薄肉成形は、製造上の課題となりやすく、試作回数の増加やコスト増につながる可能性があります。B-SIMは、ダイレクトブローや射出・延伸ブローまで幅広く対応し、時間依存性の変形をK-BKZモデルで高精度に再現することで、これらの課題解決に貢献します。パリソン、プリフォーム形状は、B-SIMテンプレートによる寸法入力の他に、Ansys及びSTLファイルからインポート可能。クランプ位置やパリソン、プリフォームの温度、肉厚分布、金型との摩擦及び熱伝達、ブローのタイミング、金型の移動方向など、多彩な設定項目でブロー成形を正確に再現します。 【活用シーン】 ・デザイン性の高い容器の試作 ・薄肉成形における肉厚分布の最適化 ・成形不良の予測と対策 【導入の効果】 ・試作回数の削減 ・コスト削減 ・高品質な容器の製造
基本情報

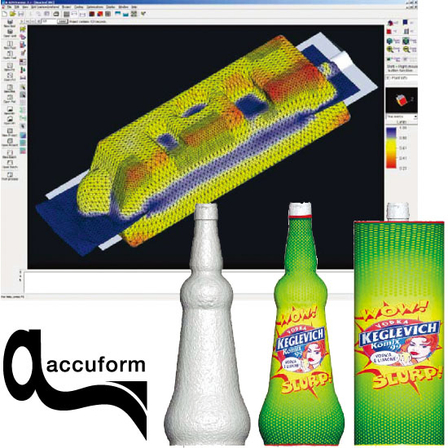

【特長】 ・STL、DXF、Patran、VRMLファイルから金型形状のインポートが可能 ・金型素材の違いによる材料の滑りは、摩擦係数により再現 ・材料モデルには積分型粘弾性モデルのＫ－ＢＫＺ、及びレオノフを採用 ・時間依存性や大変形を正確にシミュレーションし、シートやパリソンの垂れも高精度に再現 ・主要な材料の物性データが既に登録され、すぐに解析がスタート可能 ・ストレイン・ハードニング性に対応する、3つの異なるダンピング関数 ・WLF温度依存性モデルを採用 ・64bit、パラレルプロセッサに対応したマルチスレッド・ソルバー、及びバッチ解析システムの採用により、短時間計算を実現 ・成形後の肉厚・温度・応力・伸張率を３Dカラースケール及び任意のカット線によるグラフで詳細に表示 ・金型とシートの接触状況・シートの大変形の強調表示・任意部分の重量計算機能により、成形不良とその危険性を予想 ・構造解析の為に解析結果を Ansys・IGES・DXF・Cosmos／M・Patran・LS－Dynaファイルにエクスポート可能
価格情報
お気軽にお問い合わせください
納期
型番・ブランド名
アキュフォーム社 B-SIM
用途／実績例
●詳しくは、お問い合わせください。
