【包装業界向け】B-SIMによるブロー成形シミュレーション
ブロー成形をシミュレーションし、包装材開発を効率化。
包装業界では、製品保護とコスト削減の両立が求められます。ブロー成形は、容器の形状や肉厚が製品の品質とコストに大きく影響するため、成形不良の削減と材料の最適化が重要です。B-SIMは、ブロー成形プロセスをシミュレーションすることで、これらの課題を解決します。 【活用シーン】 ・包装容器の設計段階での形状検討 ・材料の最適化によるコスト削減 ・成形不良の予測と対策 【導入の効果】 ・試作回数の削減 ・材料コストの削減 ・製品開発期間の短縮
基本情報

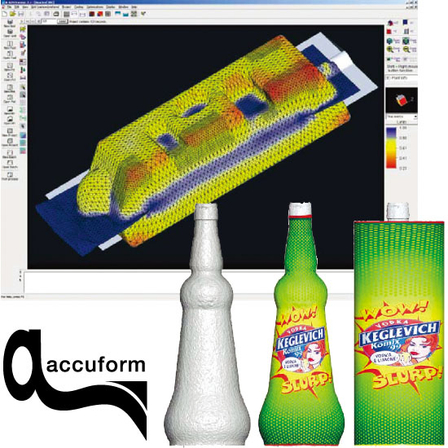

【特長】 ・STL、DXF、Patran、VRMLファイルから金型形状のインポートが可能 ・金型素材の違いによる材料の滑りは、摩擦係数により再現 ・材料モデルには積分型粘弾性モデルのＫ－ＢＫＺ、及びレオノフを採用 ・時間依存性や大変形を正確にシミュレーションし、シートやパリソンの垂れも高精度に再現 ・主要な材料の物性データが既に登録され、すぐに解析がスタート可能 ・ストレイン・ハードニング性に対応する、3つの異なるダンピング関数 ・ＷＬＦ温度依存性モデルを採用 ・６４ｂｉｔ、パラレルプロセッサに対応したマルチスレッド・ソルバー、及びバッチ解析システムの採用により、短時間計算を実現 ・成形後の肉厚・温度・応力・伸張率を３Ｄカラースケール及び任意のカット線によるグラフで詳細に表示 ・金型とシートの接触状況・シートの大変形の強調表示・任意部分の重量計算機能により、成形不良とその危険性を予想 ・構造解析の為に解析結果をＡｎｓｙｓ・ＩＧＥＳ・ＤＸＦ・Ｃｏｓｍｏｓ／Ｍ・Ｐａｔｒａｎ・ＬＳ－Ｄｙｎａファイルにエクスポート可能
価格情報
お気軽にお問い合わせください
納期
型番・ブランド名
アキュフォーム社 B-SIM
用途／実績例
●詳しくは、お問い合わせください。
