【医療機器向け】高速エアースピンドル｜エアターバインツール

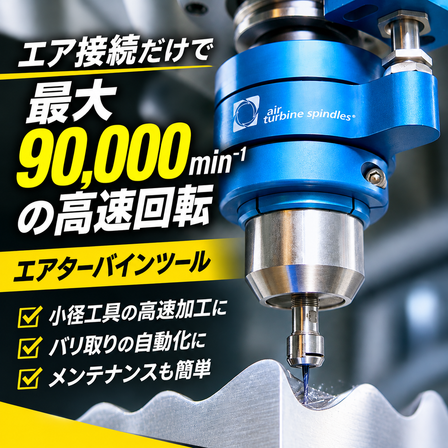

微細穴あけ加工の精度向上に。既存設備で最大90,000min⁻¹の高速回転を実現。
医療機器製造の現場では、微細な部品加工において高い寸法精度と加工品質の安定性が求められます。特に小径工具を用いた微細穴あけ加工では、主軸の回転数が不足すると工具性能を十分に発揮できず、バリの発生や加工精度の低下を招く課題があります。本製品は、工場の圧縮エアーを利用して最大90,000min⁻¹の高速回転を実現し、切削負荷がかかっても回転数とトルクを維持するガバナー機構により、安定した微細加工をサポートします。 【活用シーン】 ・医療機器部品の小径穴あけ加工 ・微細なスリット加工や彫刻 ・ロボットや専用機を用いたエッジ仕上げ 【導入の効果】 ・小径工具の性能を引き出し加工時間を短縮 ・低振動・低発熱による加工品質の安定化 ・既存のマシニングセンタや旋盤を活用した高速加工の実現 詳しくはカタログをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【特長】 ・回転数：25,000〜90,000min-1（シリーズにより異なります） ・BTやHSKなど各種主軸に対応し、既存設備へ容易に装着可能 ・工場の圧縮エアーで駆動し、電源・配線・コントローラは不要 ・駆動部品は2点のみのダイレクトドライブ構造で、ギア・ブラシレス ・独自のガバナー機構が切削負荷に応じて給気量を調整し、回転とトルクの低下を抑制 【当社の強み】 1910年創業の機械工具専門商社として、ものづくりの現場を長年にわたりサポートしてまいりました。オリジナルブランド「i-TOOL」の販売、海外製品の輸入・販売も行い、お客様の収益に貢献する「コトづくり」を追求しています。
価格帯
納期
型番・ブランド名
エアターバインツール（Air Turbine Tools） CNCシリーズ／700・800シリーズ／HDシリーズ／ハンドツール
用途／実績例
用途は、マシニングセンタでの小径エンドミル加工と微細彫刻、旋盤・自動盤のタレットに装着しての小径穴あけとスリット加工、ロボットや専用機に搭載したバリ取りとエッジ仕上げです。 小径のドリル・タップ加工にはCNCスピンドルシリーズ、手作業のバリ取り・仕上げにはハンドツールシリーズ（1/8・1/4シリーズ）があります。 CNCスピンドルの装着方式はBT・HSKのほか、機械に合わせて選べます。 現在の主軸回転数、使う工具の径と材質、エアーの供給圧力と流量をお知らせいただければ、合うシリーズをご提案します。 【詳しくはカタログダウンロードまたはお気軽にお問い合わせください】
