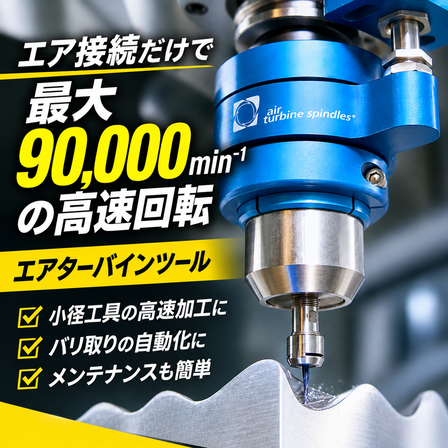

【金型製造向け】高速エアースピンドル
鏡面研磨の効率化に。エア接続だけで最大90,000min⁻¹、安定した回転とトルクを実現
金型製造業界では、製品の品質を左右する鏡面研磨において、高精度かつ効率的な加工が求められます。特に微細な形状や複雑なエッジの仕上げには、小径工具の性能を最大限に引き出す高速回転と、負荷変動に左右されない安定したトルクが不可欠です。回転数が不足すると加工時間が長引くだけでなく、仕上がりにムラが生じる可能性があります。当社のエアターバインツールは、工場の圧縮エアーで駆動し、最大90,000min⁻¹の高速回転を実現。独自のガバナー機構により、切削負荷がかかっても回転数とトルクを維持し、安定した鏡面仕上げをサポートします。 【活用シーン】 ・金型の微細な鏡面研磨加工 ・小径工具を用いたエッジ仕上げ ・手作業による仕上げ工程の自動化 【導入の効果】 ・小径工具の加工時間短縮 ・低振動・低発熱による加工品質の安定化 ・既存のマシニングセンタを活用した高速加工の実現 詳しくはカタログをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【特長】 ・回転数：25,000〜90,000min-1（シリーズにより異なります） ・BTやHSKなど各種主軸に対応 ・工場の圧縮エアーで駆動し、電源・配線・コントローラは不要 ・駆動部品は2点のみのダイレクトドライブ構造 ・独自のガバナー機構が負荷に応じて給気量を調整し、回転とトルクの低下を抑制 【当社の強み】 1910年創業の機械工具専門商社として、ものづくりの現場を長年にわたりサポートしてまいりました。オリジナルブランド「i-TOOL」の販売、海外製品の輸入・販売も行い、お客様の収益に貢献する「コトづくり」を追求しています。
価格帯
納期
型番・ブランド名
エアターバインツール（Air Turbine Tools） CNCシリーズ／700・800シリーズ／HDシリーズ／ハンドツール
用途／実績例
用途は、マシニングセンタでの小径エンドミル加工と微細彫刻、旋盤・自動盤のタレットに装着しての小径穴あけとスリット加工、ロボットや専用機に搭載したバリ取りとエッジ仕上げです。 小径のドリル・タップ加工にはCNCスピンドルシリーズ、手作業のバリ取り・仕上げにはハンドツールシリーズ（1/8・1/4シリーズ）があります。 CNCスピンドルの装着方式はBT・HSKのほか、機械に合わせて選べます。 現在の主軸回転数、使う工具の径と材質、エアーの供給圧力と流量をお知らせいただければ、合うシリーズをご提案します。 【詳しくはカタログダウンロードまたはお気軽にお問い合わせください】
