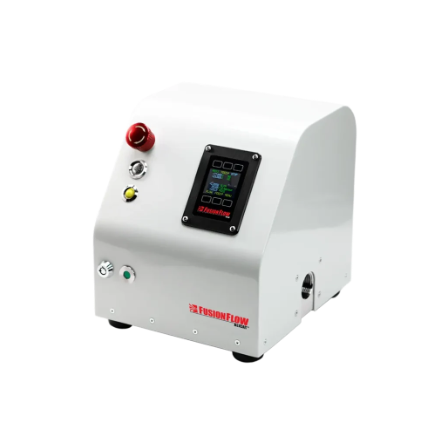

IMX ガスブレンディングシステム
施設運用の高流量産業用ガスミキサー：包装ラインとコンプライアンスへのメリット
パーセンテージレベルの高流量用途向けに設計されたIMXガス混合プラットフォームは、より大規模な商業規模の操業に最適です。0〜20 SLPM、0〜3200 SLPMの複合流量で正確なブレンドを作成します。リアルタイムのプロセス制御。流量と圧力の優先順位に関するガス供給オプション。 IMXは、最も厳しい商業規模および工業環境で24時間稼働可能なガスミキサーで、厚い全鋼製シャーシを用いています。 一貫性のある正確なガス混合比はMFCによって制御されています。個々のチャネルは、正確な混合気、出口圧力制御、変化するプロセス条件への迅速な対応を提供するよう調整されています。 目標ミックスの割合の0.6%±精度も良好です 流量制御応答時間は25〜125ms(典型的、T63) カラーTFTディスプレイスクリーン付き 純粋またはあらかじめ混合された給料源を使って最大4つのガスストリームをブレンドします 多くの腐食性および冷媒ガスの支援 リアパネル接続には統合EMOスイッチ、オプションの外部EMO入力、24Vアラーム出力が含まれます 24時間連続運転安全;耐久性を重視して作られています
基本情報
実験室および高流量操作用のガス混合システム 数百の用途に柔軟に対応したガス混合システム。単一のレシピによる高流量操作から複雑な低流量研究開発希釈まで、高度にカスタマイズ可能なプラットフォームです。最大10種類のガスストリームを、総流量最大120,000 SLPMで容易に混合液を生成でき、産業用途にも十分な堅牢さがあります。 一貫性のある正確なガス混合比は、Alicat MFCのみで制御されます。チャネル同士がマッチチューニングされており、可変流量混合、出口圧力制御、変化するプロセス条件への迅速な対応が可能です。 ◆目標ミックスの0.6%±精度も良好です ◆個々のMFC(T63)で最大25msの制御応答が速い ◆49種類の選択可能なガス校正ライブラリが搭載されており、一部には腐食剤や冷媒も利用可能です ◆純粋なガスや多成分の混合ガス(最大10種類の元素ガスを同時に管理可能)をブレンドしてください。 ◆組み込みシステムコンピュータ 統合出口圧力感知モジュール ◆ライブでインタラクティブな多変量データ監視のための高解像度タッチスクリーンインターフェース
納期
応相談
型番・ブランド名
IMX 産業用ガスミキサー
用途／実績例
ガスブレンディングシステム
