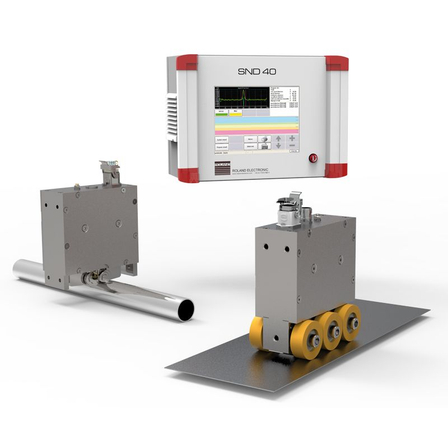

溶接継目検出装置 SND40、 Roland社
溶接管材の継目検出に極めて有効。カラーセンサーやレーザーセンサーでは検知不能管ならばSND40にお任せ下さい。
Roland社 SND40は非接触型渦電流・漏れ磁束式センサーを用い、鉄系・非鉄系の管径10-500mm、金属板コイルの溶接継目を検出し、管材は溶接部の回転停止角度を指定できます。 【メリット】 ◎視覚センサーでは認識不能な溶接継ぎ目検出 ◎二つの技術要素を利用、磁束と渦電流 ※金属棒、ワイヤー・ケーブルにも使用できる全周型コイルも揃え、 多様な素材に対応致します。 ★コイル材や他の長尺材（ケーブルやワイヤー）の製造は、長く延伸したものとなり（金属コイル材は端部溶接、ケーブル材は継ぎ手を使用）溶接継ぎ目の自動検出が必要となります。 ★チューブ、缶やドラム缶の場合、溶接継ぎ目の自動検出と共に、次加工のため素材の位置決めが必要となります。例えば管材の場合、次の曲げ加工に備え継目位置を指定角度で停止させる信号出力機能があります。 ★SND40 の適正なセンサーの組合せは様々な金属製のチューブ、缶及びドラム缶の縦断する溶接継ぎ目の検出、また同様にコイル材やケーブル、線材の端面溶接継ぎ目検出を可能とします。 ●その他、技術データ、仕様は【カタログダウンロード】よりご覧になれます。
基本情報
★10インチタッチスクリーンによるプログラミング、オペレーション、測定結果のモニターが可能で、顧客の位置決め装置と組み合わせて使用できます。 ★管径によりますが最大300回転/毎分、板送り速度約10m/分とUSBやEthernetインターフェース、各種フィールドバスにも対応し、自動化促進に向け十分な機能を持っています。 詳しくはお問合せいただくかカタログをダウンロードください。
価格情報
機器組合せにより価格が変動致しますので、お問い合わせください。
納期
型番・ブランド名
SND40 【Roland社製】
用途／実績例
ー自動車用部品 ー管加工前の溶接部検出 ー管の溶接継目検出は曲げ加工時のストレスの緩和と継目部の中立域への配置を確実にする ーパンチングプレス ースタンピングプレス ーハイドロフォーミングプレス など
詳細情報
関連動画
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| NS9N-AAD-SC | 渦電流式センサーにより、鋼材幅が5-30mmの鉄材は勿論のこと、ステンレススチールやアルミニューム材等非磁性材にも対応致します。 |
