【医療機器向け】0.5mmピッチフローティングコネクタ
診断機器の安定動作を支える高信頼フローティングコネクタ
医療機器分野では、多機能化に伴う機器の小型化と高密度実装が求められています。特に内視鏡などの医療機器では、限られたスペースの中で安定した信号伝送と高い接続信頼性が重要となります。また、組立時や使用環境で生じる位置ずれへの対応も求められます。 DTシリーズは、0.5mmピッチのフローティング構造を採用した基板対基板コネクタです。位置ずれを吸収するフローティング機構により高い接続信頼性を実現するとともに、高密度実装に対応します。内視鏡をはじめとする医療機器用途で採用実績があり、機器の小型化と安定した接続に貢献します。 【活用シーン】 ・内視鏡 ・医療用画像処理装置 ・各種検査・診断機器 ・ポータブル医療機器 【導入効果】 ・機器の小型化、高密度実装への貢献 ・位置ずれ吸収による接続信頼性向上 ・安定した信号伝送 ・組立性向上による設計自由度向上
基本情報

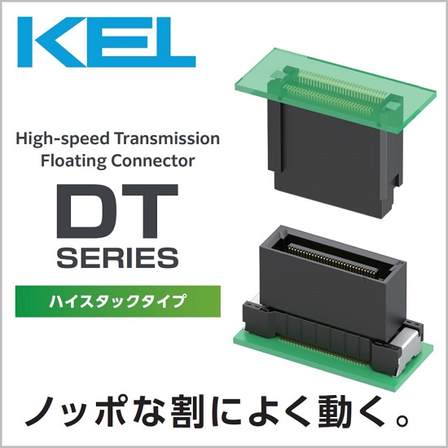

【特長】 ■高速伝送に対応した0.5mmピッチフローティングコネクタ ■伝送特性は8Gbps相当の高速シリアル伝送に対応 ■XY方向に±1.0mmの高いフローティング量を確保 ■有効嵌合長1.5mmの高信頼設計 ■スタック高さは25mmに対応 ■極数は30、40、60、80、100、120、140極の7種類 【当社の強み】 ケルは創業以来、産業用コネクタの専業メーカーとして、お客様との対話を通じて、次世代につながる要求に応える製品を提供してまいりました。エレクトロニクス機器の小型化・高機能化が進む中で、優れた接続信頼性と高機能性を追求し続けています。コネクションテクノロジーの領域で、先端の技術提案と高機能製品をお届けします。
価格情報
お問い合わせ下さい。
納期
型番・ブランド名
DTシリーズ
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
