位置ズレを吸収し、高い接続信頼性を実現するフローティングコネクタ

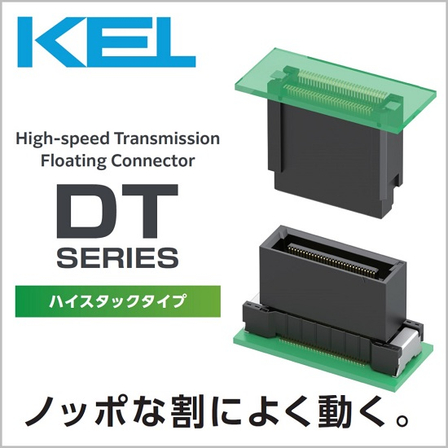

精密制御に貢献する、高信頼性0.5mmピッチフローティングコネクタ
半導体検査工程で使用されるメモリーテスターでは、高速かつ高精度な信号処理を行うため、基板間の安定した接続と高い信頼性が求められます。特に、多点接続や高密度実装が必要となる装置では、わずかな位置ズレや接触不良が測定精度や装置の稼働安定性に影響を及ぼす可能性があります。 当社0.5mmピッチフローティングコネクタ『DTシリーズ』は、XY方向に±1.0mmの高いフローティング量を確保し、有効嵌合長1.5mmの高信頼設計を採用しています。基板間の位置ズレを吸収しながら安定した接続を実現し、高密度実装にも対応。メモリーテスターをはじめとする半導体検査装置での採用実績を有し、装置の安定稼働に貢献します。 【活用シーン】 ・メモリーテスター ・半導体検査装置 ・プローブユニット ・制御基板間の接続 【導入の効果】 ・高密度実装への対応 ・位置ズレ吸収による接続信頼性向上 ・安定した信号伝送 ・測定精度および装置稼働安定性の向上
基本情報
【特長】 ■XY方向に±1.0mmの高いフローティング量で、嵌合時の位置ずれを吸収 ■8Gbps相当の高速シリアル伝送に対応し、リアルタイム制御をサポート ■有効嵌合長1.5mmの高信頼設計により、確実な接続を維持 ■スタック高さ25mmに対応し、省スペース化に貢献 ■極数は30～140極まで7種類をラインナップし、多様なニーズに対応 【当社の強み】 ケルは創業以来、産業用コネクタの専業メーカーとして、お客様との対話を通じて、エレクトロニクス機器の小型化・高機能化に対応した製品を提供してまいりました。独自の研究開発活動により、常に一歩先行く先端技術提案と高機能製品をお届けします。コネクタからラックまでシステムで提供できる体制を整え、お客様の課題解決をサポートいたします。
価格情報
お問い合わせ下さい。
納期
型番・ブランド名
DTシリーズ
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
関連動画
カタログ（4）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
ケルは創業以来、産業用コネクタの専業メーカーとして歩んでまいりました。それはエレクトロニクス機器が小型化・高機能化する中で、優れた接続信頼性と高機能性を追求し続けた歴史でもあります。 ケルが最も大切にするのは、お客様との対話。濃密なコミュニケーションによって、お客様が抱える解決しなければならないニーズと次世代につながる要求が明らかになります。さらに独自にR&D活動を切磋琢磨することによって、私たちケルは常に一歩先行く製品をご提供してまいりました。 エレクトロニクスが拓く輝かしい未来のために。ケルはこれからもコネクションテクノロジーの領域で、先端の技術提案と高機能製品をお届けする所存です。激しく進歩する技術と市場環境に、創造力でお応えするケル。その先進性と対応力にこれからもご期待ください。
