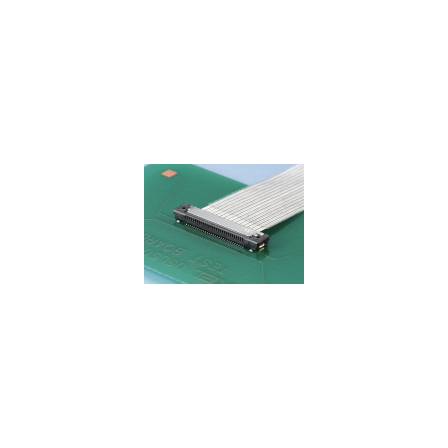

【医療機器向け】0.4mmピッチ極細同軸ケーブル用コネクタ
医療機器の画像伝送に最適、低背・高信頼性0.4mmピッチコネクタ
医療機器の分野では、高精細な画像伝送のために、小型化・高密度化が進む基板への確実な接続が求められます。特に、限られたスペースへの実装や、機器の小型化・薄型化は、製品設計における重要な課題です。当社の0.4mmピッチ極細同軸ケーブル用コネクタ USLSシリーズは、有効嵌合長0.35mmを確保しつつ、スタック高1.65mmの低背化を実現。これにより、基板端にコネクタを実装できない場合でも、高密度実装に対応し、機器の小型化に貢献します。また、スタック実装タイプでありながら、こじりにも強い構造を採用し、嵌合時の作業性にも優れています。無半田接続・一括圧接タイプで鉛フリー品のため、環境にも配慮した設計です。 【活用シーン】 ・内視鏡などの画像伝送ケーブル接続 ・ポータブル医療機器の内部接続 ・高密度実装が求められる医療用電子機器 【導入の効果】 ・機器の小型化・薄型化に貢献 ・確実な画像伝送による診断精度の向上 ・実装スペースの有効活用
基本情報
【特長】 ・0.4mmピッチの極細同軸ケーブルに対応 ・スタック実装タイプで、スタック高1.65mmの低背化を実現 ・有効嵌合長0.35mmを確保し、確実な接続を実現 ・こじりにも強い構造で、信頼性を向上 ・無半田接続・一括圧接タイプで鉛フリー品 【当社の強み】 ケルは創業以来、産業用コネクタの専業メーカーとして、お客様との対話を大切にし、エレクトロニクス機器の小型化・高機能化に対応した製品を提供してまいりました。独自の研究開発活動を通じて、常に一歩先行く製品をご提供し、コネクションテクノロジーの領域で先端の技術提案と高機能製品をお届けします。お客様のニーズに合わせた特注対応も積極的に行っておりますので、お気軽にご相談ください。
価格情報
-
納期
型番・ブランド名
USLSシリーズ
用途／実績例
−
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
ケルは創業以来、産業用コネクタの専業メーカーとして歩んでまいりました。それはエレクトロニクス機器が小型化・高機能化する中で、優れた接続信頼性と高機能性を追求し続けた歴史でもあります。 ケルが最も大切にするのは、お客様との対話。濃密なコミュニケーションによって、お客様が抱える解決しなければならないニーズと次世代につながる要求が明らかになります。さらに独自にR&D活動を切磋琢磨することによって、私たちケルは常に一歩先行く製品をご提供してまいりました。 エレクトロニクスが拓く輝かしい未来のために。ケルはこれからもコネクションテクノロジーの領域で、先端の技術提案と高機能製品をお届けする所存です。激しく進歩する技術と市場環境に、創造力でお応えするケル。その先進性と対応力にこれからもご期待ください。
