遮断器の【性能評価・出荷試験の自動化】お任せください！
各種ブレーカの性能評価や出荷試験用の自動試験装置・システムです。 当社製品だけでなく他社製品を使用した試験システムも構築します。

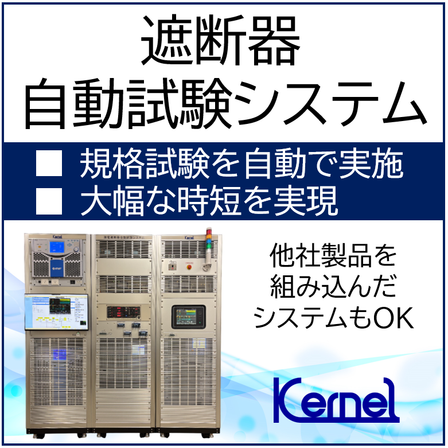

各種ブレーカ（遮断器）の自動試験装置を開発しています。 ■ブレーカ性能評価試験システム ■過電流トリップ試験装置 ■漏電遮断器試験装置 ■漏電遮断器試験システム ■直流アーク検出装置試験用インピーダンス装置 など 専用のソフトウェアで全ての機器を制御し、自動で試験を実施できます。 試験結果は自動でCSV化され、帳票管理も時短が可能です。 当社製品だけでなく、他社製品を使用した試験システムも ご希望に合わせて構築いたしますので、まずはご相談ください。 規格に則った試験だけでなく、御社独自の試験にも対応可能です。 ハード、ソフト双方のノウハウを有する当社に是非お任せください。
基本情報
■性能評価試験システム■ 各種ブレーカの詳細な性能評価を行うための試験システム。 1000 [A]以上の電流や、高調波を含む任意波形電流出力など複雑な電流出力や電力量計付きブレーカの評価が可能。 ■過電流トリップ試験装置■ ブレーカに過電流を通電し適切に遮断動作を行うかを確認する装置。 本機のみで所望の試験電流を生成できるため、応答性の良い試験が可能。 ■漏電遮断器試験装置■ 既定の漏洩電流を通電し、漏電遮断器が適切に遮断動作を行うか確認する装置。 本機1台で漏洩電流出力及び通電時間を計測。外部に抵抗器を取り付けることで過漏電試験にも対応。 単相3線式中性線欠相保護付漏電遮断器に対する過電圧試験も可能。 ■漏電遮断器試験システム■ JIS C8201-2-2: 2021に規定された規格試験を行う試験システム。 所望の試験パターンを選択して複数の電源、信号発生器、負荷装置、計測器を統合的に制御し 試験実施し試験結果の表示およびログファイルを書き出し。 ■直流アーク検出装置試験用インピーダンス装置■ IEC63027に規定された規格試験に用いるフィルタ及び負荷装置。
価格帯
納期
用途／実績例
■生産部門、品質管理部門への納入実績あり ■ JIS C 8201-2-2（IEC 60947-2）規格試験に対応 ■メーカ独自の社内試験等にも対応可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（6）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
現経産省のサンシャイン計画時から産業技術総合研究所様・電力中央研究所様・東京農工大学様などの要請を受け、太陽光発電の模擬電源・測定器・パワーコンディショナ等の開発を行ってまいりました。 その実績を元に製品化し各研究所、メーカーに拡販しており、本分野のニッチトップを自負しております。 太陽電池や蓄電池などの模擬電源、系統連系試験に必要な負荷装置、またそれらを一括で操作する試験システムなど、ハードとソフトを組み合わせた製品/システム開発を得意としています。 太陽電池計測においても豊富な実績があり、弊社のI-Vカーブトレーサーは太陽光発電所のメンテナンスだけでなく、メーカーや研究機関・大学などでの研究開発用途でもご愛用いただいております。 計測器や負荷装置を組み込んだ自動計測システムの納入実績も多数ございます。 アナログ・デジタル混在のパワーエレクトロニクス機器の開発 DSP を使用した制御ソフトの開発 PV 測定システムの構築 など お客様のご要望に合わせ、システムや製品をご提案いたします。
