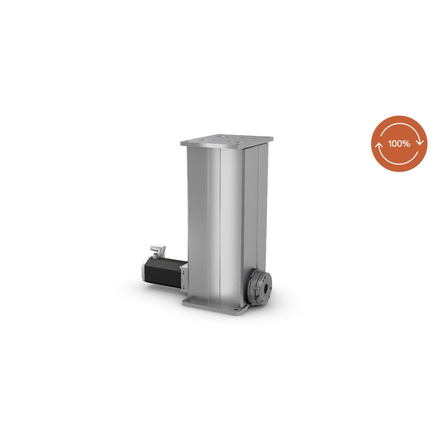

【サーボモーター制御式電動昇降軸】CPSM
ご希望のサーボモーターの取り付けに対応した昇降装置による7軸制御を可能にします。
CPSMは、各社協働ロボット・産業ロボットの電動昇降軸として高さ方向の作業範囲の拡大を可能にします。 ご使用になるロボットメーカーに合わせてご希望のサーボモーターを取り付けることが可能ですので、ロボットの7軸目として協調制御することができます。 サーボモーターと昇降軸のアダプターはメーカーにてご用意いたします。※サーボモーターの取り付け寸法及び仕様確認の必要がございます。 サーボモーター指定がない場合、メーカー標準モーターにてご提案も可能です。 対応ロボット機種につき20kg可搬以下のロボットとなります。ご希望のロボットでの使用可否につきお気軽にお問い合わせください。 【特長】 ・高負荷向け高性能ボールネジを使用し、耐荷重最大5,000Nと寿命サイクルの長期化を達成しております。 ・アルミガイドによる高い剛性を持ち、CPSMのみで偏荷重に対応。 ・アダプター直径最大90mmまで対応。 ・最長ストローク700mmまで対応可能 ※最小高さはストローク+200mm (e.g. 100mm昇降時 最小高さ300mm)
基本情報
【製品仕様】 ・押し出し荷重（推力）：5,000N (ご使用になるモーターにって異なりますのでご相談ください) ・ストロークレンジ：100-700mm ・動作温度：0-50℃ ・最大速度：100mm/s ・最大ギア対応スピード：6,000rpm ※無負荷時の速度 ・デューティーサイクル：100% ・繰り返し位置精度：±0.1mm ・保護等級：IP40 (屋内環境対応, 非防水防塵)
価格情報
お気軽にお問い合わせください
納期
型番・ブランド名
EWELLIX / CPSM
用途／実績例
パレタイジング、マテハン、簡易作業ロボット等
