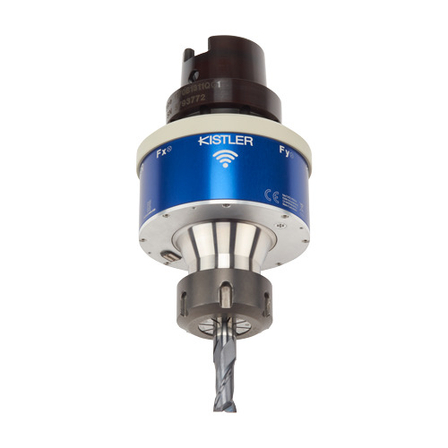

回転式動力計（高速回転用） 9170A
ロータに組み込まれた新開発の圧電式センサは、高速切削時の動的な信号を測定可能！
この回転式切削動力計は水晶圧電式の４成分動力計です。回転工具に作用する切削時の3成分力とトルクを測定します。測定データを非接触で伝達します。 －＊ 特長 ＊－＊－＊－＊－＊－＊－＊－＊－＊－＊－＊－＊－＊－ • 回転中の切れ刃に作用する切削力を測定 • 3成分力、Fx､ Fy､ Fz とトルクMzの合計4成分を測定 • 最大回転数：20,000 min–1 • 非接触式 • 内部切削液供給 • 従来の機械のスピンドルインタフェースを使用可能 • ERクランプ付きツールホルダ • 偏芯およびバランス性を高精度に維持
基本情報
4成分回転式動力計は、ロータ、ステータ、接続ケーブルおよびシグナルコンディショナから構成されています。ロータのタイプは、必要とされる機械側の主軸タイプによって決まります。圧電式４成分センサと４チャンネルチャージアンプはロータに組み込まれており、半径方向の力、FxおよびFy、軸方向の力Fz、トルクMzを測定します。 チャージアンプから出力した電圧はデジタル化され、ステータに伝送されます。チャージアンプのレンジ選択と電源はステータから非接触でロータへ伝送されます。ステータと工作機械の間には数ミリの隙間があります。 シグナルコンディショナは、測定システムを制御します。また、測定範囲は3つから選択可能で、測定は手動またはシリアルインタフェースを介して開始することができます。出力信号は、±10Vのアナログ電圧です。 データはキスラー社製のDynoWare、または互換性のあるデータ収集ソフトウェアを使って記録可能です。
価格情報
-
納期
型番・ブランド名
9170A
用途／実績例
• 切削加工時の機械的負荷の測定 • 摩耗解析 • 切削パラメータの最適化 • 材料固有の比切削抵抗 • 工具の形状とコーティングの最適化 • 切削シミュレーションの検証
