フィルム有孔機向け高密度ロールブラシ
フィルムのズレ・破れを抑えて微細穴あけを安定化する高密度ロールブラシ。
フィルムに微細な穴をあける有孔機では、針ロールの圧力によってフィルムがズレたり破れたりするトラブルが発生しやすく、加工の安定性が課題になります。共伸技研では、この問題を解決するために高密度ロールブラシを“やわらかく、かつしっかりとささえる土台”として使用する方法をご提案しています。ブラシの毛がフィルムを面で支えることで針圧を分散し、フィルムを安定して通過させることができ、ズレや破れを抑えつつ効率よく微細穴あけ加工を行うことが可能です。また、毛材選定の幅広さも当社の強みで、馬毛・豚毛にワイヤを混合した毛材は柔らかさとコシを両立し、フィルムを優しく支えながら形状を保持します。さらに、馬毛・豚毛では耐えられない温度域ではテフロンやPPS毛材を使用することで耐熱性と加工安定性を確保できます。特にテフロン毛材は微細なカスが付着しにくく、フィルム表面への再付着を防ぎ、仕上がり品質の向上に貢献します。
基本情報

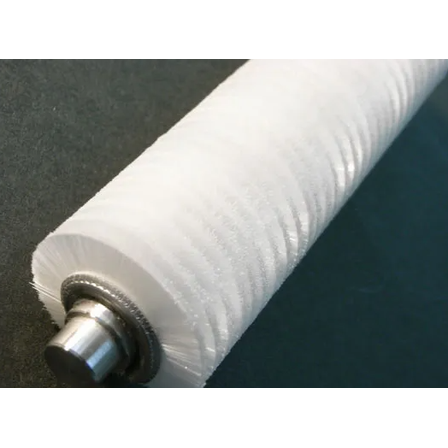

本製品はフィルム有孔機において針ロールの対向側に配置して使用する高密度ロールブラシです。毛材は馬毛、豚毛、ワイヤ混合、ナイロン、テフロン、PPSなどから選定でき、フィルムの種類や厚み、穴径、ライン条件に合わせて最適化します。ブラシ密度はフィルムをしっかり支えつつ針が確実に貫通できるバランスを考慮して設計します。構造はシャフト一体型、スリーブ交換型など設備に合わせて対応可能です。外径・内径・全長などの寸法は有孔機のレイアウトに合わせてカスタム設計します。耐熱性が求められるラインではテフロンやPPS毛材を使用することで高温環境でも安定した加工が可能です。1本からの試作にも対応しており、既存ラインの改善検討にもご利用いただけます。
価格帯
納期
用途／実績例
本製品はフィルムに微細な穴をあける有孔機で使用され、針ロールの圧力をブラシが面で受け止めることでフィルムのズレや破れを抑え、安定した穴あけ加工に貢献します。食品包装用フィルムの通気孔加工、農業用フィルムの微細穴加工、機能性フィルムの有孔加工ラインなど幅広い用途で採用されています。馬毛・豚毛＋ワイヤ混合毛材は柔らかさとコシを両立し、フィルムを優しく支えながら形状を保持します。また、テフロン毛材を採用した事例では、穴あけ時に発生する微細なカスがブラシに付着しにくく、フィルム表面への再付着を防ぐことで仕上がり品質の向上につながりました。既存ラインの歩留まり改善やトラブル低減にも効果があります。
詳細情報
カタログ（4）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
株式会社共伸技研は、産業機械向けのチャンネルブラシ・ロールブラシ・シールブラシを中心に、装置の課題に合わせた特注ブラシを製作するブラシ専門メーカーです。すきま対策、粉塵侵入防止、ケーブル整線、冷却効率改善など、装置メーカーやエンジニアの方々が抱える“現場の困りごと”に対し、最適なブラシ構造をご提案します。 毛丈・線径・密度・幅などの仕様はもちろん、取り付け条件に合わせた形状設計にも対応しており、既存装置の後付けや特殊開口部にもフィットするブラシを1本から製作できます。また、短納期での対応が可能な製造体制を整えており、工期に合わせた柔軟な納期管理ができる点も高く評価されています。 食品機械、データセンター、半導体装置、搬送装置、包装機、自動車部品製造ラインなど、多様な業界で採用されており、用途に応じた最適なブラシをご提供します。
