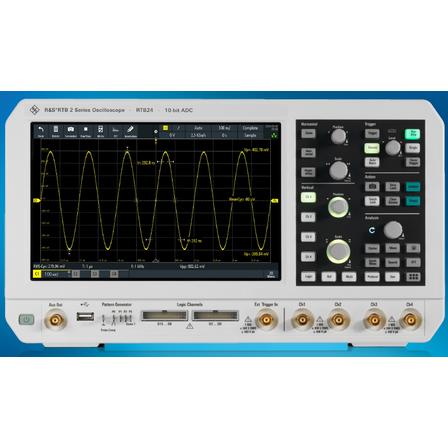

R&S 汎用オシロスコープRTB
毎日の日常的な作業に対応するPower of ten
RTB 2シリーズ オシロスコープは、Power of tenに高度な操作コンセプトを組み合わせることで、学生、愛好家、技術者、エンジニアに最適な汎用ツールを実現しています。RTB 2 シリーズは、高性能RTB2000 オシロスコープの後継機種です。本器をラボで試して違いを実感してください。 Power of ten： ▶ 10ビットADC ▶ 10 Mポイントのメモリ ▶ 10.1インチ静電容量式タッチスクリーン ▶ わずか10秒の起動時間 ▶ 1台10役の測定器
基本情報
〇10ビット垂直分解能 RTB 2には、ローデ・シュワルツのカスタマイズ10ビットA/Dコンバーターが搭載されているため、従来の8ビットA/Dコンバーターよりも 分解能が4倍向上しています。分解能の向上により、シャープな波形が得られるため、他の製品では見逃されてしまう信号の詳細を明らかにできます。 RTB 2 オシロスコープには、低ノイズのフロントエンドと最先端のA/Dコンバーターが組み込まれています。高分解能（HD）モードでは、 連続したサンプルにフィルターを適用することでノイズをさらに低減できます。 〇低ノイズ：全測定帯域幅で最小1 mV/divの感度 RTB 2 オシロスコープは、最小1 mV/divという優れた感度を備えています。従来のオシロスコープは、ソフトウェアベー スの拡大、または帯域幅制限を使用しなければ、このような入力感度を実現できません。大信号を確認する必要がある場合には、 可変利得増幅器を使用すれば最大5 V/divを実現可能です。10:1、100:1、またはそれ以上に減衰比の高いプローブを使用すれば、さらに大きな信 号を安全に測定できます。
価格情報
お問い合わせください
価格帯
50万円 ~ 100万円
納期
応相談
型番・ブランド名
ローデ・シュワルツ RTB-2 独：ローデ・シュワルツ社
用途／実績例
高速デジタルバス解析: USB 3.2、PCI Express Gen3、DDR3/4/5 などのコンプライアンステストとアイダイアグラム解析 。 シリアルプロトコル・デバッグ: MIPI D-PHY/M-PHY、CAN-FD、車載イーサネットなどのパケットレベルでのトリガ・デコード 。 シグナルインテグリティーの追求: ジッタおよびノイズ成分の分離（ランダム/デターミニスティック成分）による不具合原因の特定 。 広帯域RF信号解析: 最大 16 GHz のマルチチャネル広帯域測定や、外部フロントエンド接続による最高 170 GHz (Dバンド) までの解析（6G研究など） 。TDR/TDT解析: PCBトレース、ケーブル、コネクタの特性評価とインピーダンス測定 。 パワー解析: 18ビット高精度チャネルを用いた、パワーレールの電圧・電流の時間相関測定と消費電力評価
