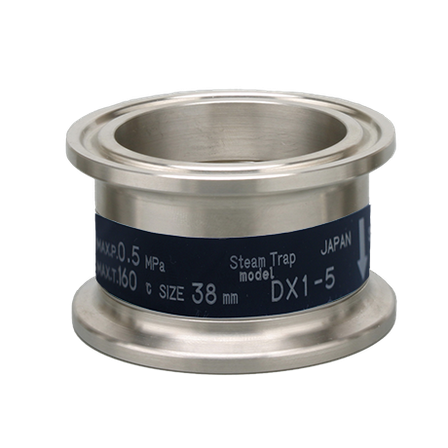

ダイヤフラム式スチームトラップ『DX1型』


ダイヤフラム式スチームトラップ『DX1型』


サニタリー配管専用！ヘルール接続で脱着も簡単

ダイヤフラム式スチームトラップは、トラップ内に流入する蒸気と復水の温度差を利用して弁の開閉を行うトラップです。 【特長】 １．サニタリー配管専用 オールステンレス製なので、錆や汚れに強い！ヘルール接続の為脱着がしやすく、日々の洗浄に負担がかかりません。 ２．ドレン滞留をさせない オリフィスを設けて、トラップ内にドレンを滞留させないようにすることも可能です。 ３．コンパクト設計！ 面間はなんと30ｍｍ。混みあった配管でも合わせてご利用いただけます。

ダイヤフラム式スチームトラップ　DX1型　製品詳細

基本情報

呼び径：1.5S 最高使用圧力：0.5MPa 最高使用温度：160℃ 本体材質：SUS316(ステンレス鋼) 接続：ヘルール

価格帯

納期

型番・ブランド名

Dシリーズ

用途／実績例

サニタリー蒸気配管のドレン排出 スチームでのSIP(定置滅菌)工程時のドレン排出
