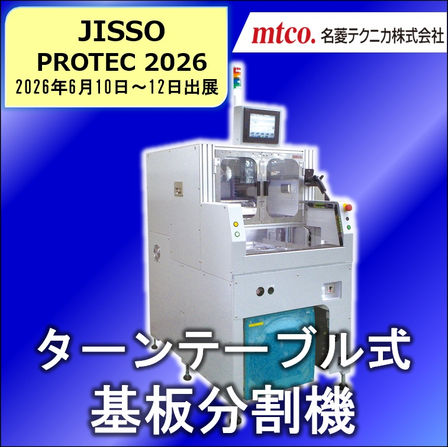

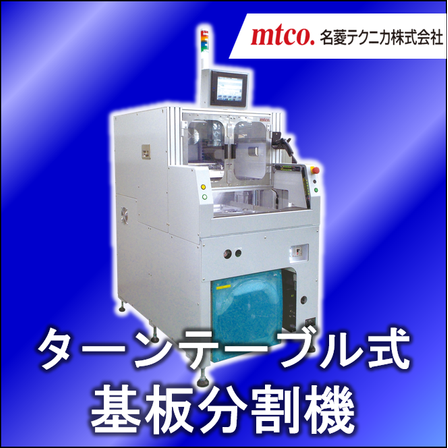

自動化にも対応！高生産性を実現した『ターンテーブル式基板分割機』
【JPCA2025出展！】プリント基板分割工程の 並行段取りによる生産性向上、生産工程のインライン化にも対応！
基板加工中に並行して次のワークの段取りができるため、 基板交換時の待機時間をなくせます。 また、サイクルタイムの短縮ができるため、 オペレータ数を増やさずに生産性が向上します。 プリント基板の供給から基板分割、分割済み基板の搬出トレイへのパレタ イズを含め、供給・分割・排出・トレイ詰めの一連の工程を自動化にも対 応。(基板分割機＋ロボット搬送システム) 【特長】 ■並行段取り可能な自動ターン方式の2テーブル搭載 ■ロボット活用により汎用的なインライン仕様にも適応 ■ルータ箇所毎のZ軸高さ設定による切断時間の短縮 ■ビットの使用距離を監視し自動交換することにより稼働率を向上 ■集塵機内蔵で装置サイズのコンパクト化を実現 ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。 ★シングルタイプをご希望の方はこちら▽ https://mono.ipros.com/product/detail/2000569194 ★無料セミナーはこちら▽ http://www.mtco-web.co.jp/products/web_seminar.html
基本情報
【仕様（一部抜粋）】 ■テーブル：2テーブル（自動ターン方式） ■対象基板サイズ（縦×横）：250mm×350mm Mサイズ基板対応 ■基板取扱 ・基板材質：ガラスエポキシ(FR-4)、CEM-3等の樹脂基板 板厚：0.4～2.0mm ・位置規制方法：治具による位置決め ■基本性能 ・X-Y軸位置決め方式：2軸ACサーボ制御 ・X-Y軸移動速度：最大1,200mm/s ・繰返し位置決め精度：±0.01mm ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。
価格情報
オプション仕様により価格が異なりますのでお気軽にお問い合わせください。
納期
用途／実績例
詳しくはPDFをダウンロードして頂くか、お問い合わせください。
関連動画
カタログ（3）
カタログをまとめてダウンロード
この製品に関するニュース（24）
-
電子機器トータルソリューション展2025 出展のご案内
2025年6月4日～6月6日に東京ビッグサイトにて 開催される電子機器トータルソリューション展に 「基板分割機」と「基板マーキング装置」の実機を出展いたします。 当日は三菱電機株式会社ブースへのご来場をお待ちしております。 ＜場所＞ 東京ビッグサイト 東5ホール 三菱電機ブース内 (ブースNo.5H-10) ＜出展内容＞ 「基板分割機」 集塵機内蔵で省スペースなスタンドアロンタイプ『MR2535H2』 と基板分割中に並行段取りが可能で生産性の高いターンテーブル式 タイプの『MR2535H2T』をご提案します。 「基板マーキング装置」 プリント基板のトレーサビリティに必要な二次元コードや文字の微細印字 および多様な素材に対応した高精細印字をご提案いたします。
-
新講座開催！基板製造装置WEBセミナーのご案内
【2月WEBセミナー(時間：30分) 】 ZOOMを利用したWEBセミナーで誰でも無料でお気軽に ご参加いただけます！ 2月のセミナーは下記の2講座を開催します。 ［講座１］外段取りで並行稼働ができるため、 オペレータを増やすことなく生産性向上 が期待できるターンテーブル式基板分割機と シングルテーブルとの生産性の違い ［講座２］レーザマーキングについての基礎的な知識から 基板マーキング装置の活用及び運用方法をご紹介 ----▼お申込みはこちら▼--------------------------------------------- 下記『詳細・申込み』”ボタン”をクリックしていただくと 詳細日時の確認と申込みができます！ ------------------------------------------------------------------------
-
生産性向上！基板製造装置WEBセミナーのご案内
【1月WEBセミナー(時間：30分) 】 ZOOMを利用したWEBセミナーで誰でも無料でお気軽に ご参加いただけます！ 1月のセミナーは下記の2講座を開催します。 ［講座１］外段取りで並行稼働ができるため、 オペレータを増やすことなく生産性向上 が期待できるターンテーブル式基板分割機と シングルテーブルとの生産性の違い ［講座２］よくある基板マーキング装置のお困り事について 解決策をご紹介 ----▼お申込みはこちら▼--------------------------------------------- 下記『詳細・申込み』”ボタン”をクリックしていただくと 詳細日時の確認と申込みができます！ ------------------------------------------------------------------------
-
省人化対応！12月度WEBセミナーのご案内
【12月WEBセミナー(時間：30分) 】 ZOOMを利用したWEBセミナーで誰でも無料でお気軽に ご参加いただけます！ 12月のセミナーは下記の2講座を開催します。 ［講座１］基板供給から基板分割、基板を搬出トレイへパレタイズ、 トレイ搬出までインラインでの自動化やバッチ処理での 自動化にも対応できる 「基板分割機＋ロボット搬送システム」をご紹介 ［講座２］そのお困り事！弊社基板マーキング装置で解決いたします ----▼お申込みはこちら▼--------------------------------------------- 下記『詳細・申込み』”ボタン”をクリックしていただくと 詳細日時の確認と申込みができます！ ------------------------------------------------------------------------
-
基板製造の自動化！10月度WEBセミナーのご案内
【10月WEBセミナー(時間：30分) 】 ZOOMを利用したWEBセミナーで誰でも無料でお気軽に ご参加いただけます！ 10月のセミナーは下記の2講座を開催します。 ［講座１］基板供給から基板分割、基板を搬出トレイへパレタイズ、 トレイ搬出までインラインでの自動化やバッチ処理での自動化 にも対応できる「基板分割機＋ロボット搬送システム」をご紹介 ［講座２］そのお困り事！弊社基板マーキング装置で解決いたします ----▼お申込みはこちら▼--------------------------------------------- 下記『詳細・申込み』”ボタン”をクリックしていただくと 詳細日時の確認と申込みができます！ ------------------------------------------------------------------------
取り扱い会社
当社は1980年三菱電機名古屋製作所から、施設・利材部門を分離して創業以来、三菱電機グループの一員として、様々な受託業務を通しものづくり力を育み、各種FA・メカトロ機器に関わる製品・サービスを、お客様にご提供して参りました。 これからも、お客様の生産現場の課題解決に貢献するため、技能伝承や生産革新、品質改善活動など、ものづくりにおける総合力の向上に取り組み、お客様に信頼されるパートナーとして、お客様とのコミュニケーションを大切にし、ご満足いただける製品・サービスをお届けして参ります。
