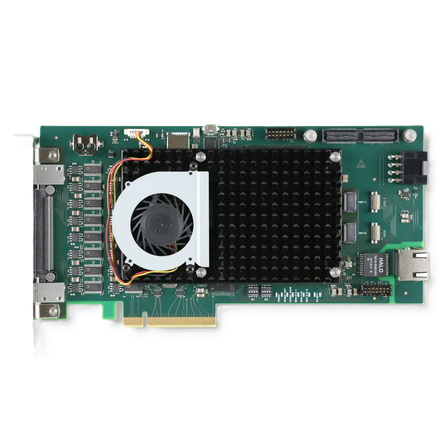

TEWS社 MPSoC搭載カード TPCE646
TPCE646はAMD Zynq UltraScale+ MPSoCを搭載したX8 PCIe互換モジュールです。
TPCE646は、ユーザーが構成可能なAMD Zynq UltraScale+ MPSoCを搭載したX8 PCIe互換モジュールです。デュアル16bit DACをベースとした32個のDAC出力チャンネルを備え、各チャンネルはシングルエンドバイポーラ±10Vのアナログ出力として設計されています。また、デュアル16bit ADCを使用した8個のADC入力チャンネルも搭載しており、±10Vの入力範囲（±20Vppの差動）でチャンネルあたり最大5Mspsをサポートします。 さらに、TPCE646はフロントI/Oインターフェースに4つの差動LVDS I/Oレーンを備えています。リアコネクタには64個のMPSoC I/O（64個のLVCMOS18または32個の差動LVDSとして構成可能）が用意されており、さらに2つのSamtec Fireflyクワッドインターフェースを介して8個のPLマルチギガビットトランシーバーも利用可能です。 アプリケーション開発は、AMD VivadoおよびAMD Vitis設計ツール（ライセンスが必要）を使用してサポートされます。
基本情報
【仕様】 ・フォームファクタ : X8 PCIe ・ボードサイズ : 98 mm x 154 mm ・AMD Zynq UltraScale+ XCZU11EG-1FFVC1760I ・DDR4 SDRAM PL bank, 64 bit 4GB (最大8GB) ・DDR4 SDRAM PS bank, 64 bit 4GB (最大8GB) ・フロントI/O : 8 差動アナログ入力 16 bit 精度、5 Msps 32 差動アナログ出力 16 bit 精度 4 差動デジタルLVDS入出力、±10 V シングルエンド出力 ・リアI/O : 32 差動 or 64 シングルエンド入出力 (68ピンSamtec QTEコネクタ) 8 MPSoC PSマルチギガビットトランシーバー (Samtec FireFlyコネクタ) 10/100/1000 Mbps イーサネット (RJ45) ・動作温度範囲：-40℃～+60℃
価格帯
納期
型番・ブランド名
TPCE646-10R TEWS
用途／実績例
産業機器、試験装置、計測器、組込機器に採用されています。
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| TPCE646-10R | Reconfigurable MPSoC with 32 Analog Output and 8 differential Analog Input, Xilinx XCZU11EG-1FFVC1760I |
