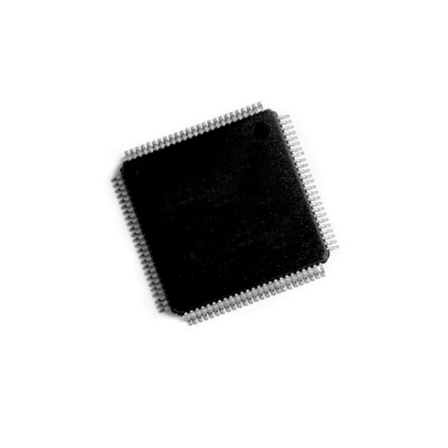

HOLT社 1553 IC HI-6141
HI-6141は、10Mbps EBR-1553または1Mbps MIL-STD-1553バスインターフェースを選択可能
HOLT社のHI-6141は、HI-6130 MIL-STD-1553端末とHI-6140 MMSI/EBR-1553端末のプロトコルエンジンを統合し、ピン選択可能な1Mbpsまたは10Mbpsのバスインターフェースを提供するシングルチップソリューションです。
基本情報
【おもな仕様】 ・10Mbpsのビットレートは、MMSI/EBR-1553およびSAE AS5652 10Mbpsネットワークプロトコルに準拠しています。 ・DO-254認証可能 ・BC、RT、MTとして構成可能 ・エラー検出/訂正機能（EDC RAM）オプション付き64KバイトオンチップRAM搭載 ・EBR-1553モードは、標準的な外部RS-485トランシーバーにロジックレベル信号インターフェースを提供します。 ・EBR-1553モードは、AS5652（MMSI）バスコントローラの3つのモード（Spec、Switch、Linkモード）すべてに対応します。 ・プロトコルロジック、デジタル信号経路、内部RAMの自己診断機能を内蔵
価格帯
納期
型番・ブランド名
HI-6141 HOLT
用途／実績例
MIL-STD-1553ターミナル機器、飛行制御とモニタリング、センサーインターフェース、試験装置
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| HI-6141PQIF | 100pin LQFP, -40°C to +85°C |
| HI-6141PQTF | 100pin LQFP, -55°C to +125°C |
| HI-6141PQMF | 100pin LQFP, -55°C to +125°C, BURN IN |
