TEWS社 絶縁型デジタル入力 TQMC601
TQMC601は、VITA 93.0規格に準拠した、32CHの絶縁型デジタル入力モジュールです。
TQMC601はシングル幅のQMCメザニンカードです。入力は15Vから60Vまでの信号電圧に対応しています。入力は8CHずつ4つのグループに分けられ、各グループは共通の入力グランドとなります。相互干渉を防ぐため、すべてのグループは電気的に絶縁されています。 スイッチング閾値は IEC 61131-2 type3入力特性、さらに各入力に電子式デバウンス機能を搭載しています。デバウンスタイミングはプログラム可能で、ノイズの多い環境下でも正確な信号品質が得られます。 32CH全てでエッジ検出時に割り込みを生成できます。エッジ検出（立ち上がり／立ち下がり／両方）の設定が可能です。
基本情報
■仕様 シングルサイズQMC PCIeインターフェイス : PCI Express Rev2.1 Gen 1 入力数：32 入力電圧：15V～60V DC 入力電流：2.3mA Typ. 入力スイッチングレベル：IEC 61131-2 タイプ3入力特性 OFF: 5V未満 ON: 11V以上 入力パルス幅：150nS MIN 入力データレート：4Mbps MAX 絶縁：8CH/4グループ相互に絶縁 動作温度： -40℃～85℃ 空冷またはコンダクションクーリングタイプが選べます
価格帯
納期
型番・ブランド名
TQMC601 TEWS
用途／実績例
産業、軍事、組み込みシステムにおける過酷な環境での使用に適しています。
ラインアップ（2）
| 型番 | 概要 |
|---|---|

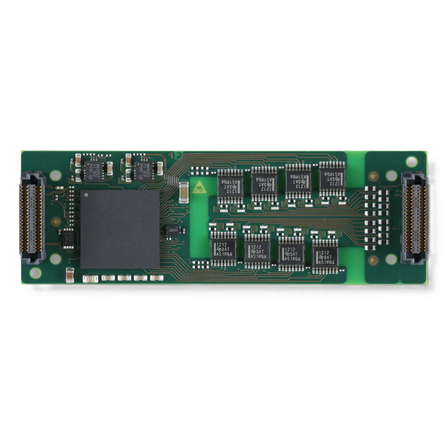

| TQMC601-10R-A | 32 Isolated Digital Inputs, Air Cooled |
| TQMC601-10R-H | 32 Isolated Digital Inputs, Conduction Cooled |
