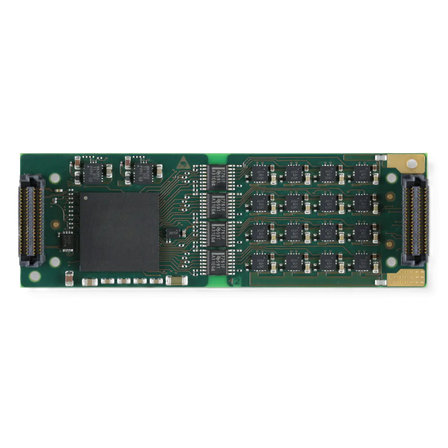

TEWS社 絶縁型デジタル出力 TQMC604
TQMC604は、VITA 93.0規格に準拠した、32CHの絶縁型デジタル出力モジュールです。
TQMC604は、シングル幅のQMCメザニンカードです。各出力は5V～36Vの電源電圧で動作し、最大0.15Aの連続電流を供給します。出力は短絡、逆極性、過熱、および最大65Vの過電圧から保護されており、過酷な環境下でも耐久性のある性能を発揮します。 出力はシステムから絶縁され、さらに8CHずつのグループに分けられ、各グループ間も絶縁されています。8CHのグループそれぞれをソフトウェアでハイサイドスイッチまたはローサイドスイッチとして設定できるため、多様なシステムアーキテクチャにおいて精密な制御が可能になります。
基本情報
■仕様 ・VITA 93.0規格準拠、シングルサイズQMC ・PCIeインターフェイス : PCI Express Rev2.1 Gen 1 ・出力数：32、8CH/4グループ相互に絶縁 ・ハイサイドまたはローサイドスイッチング ・出力データレート：4μS Max ・動作電源電圧：5V～36V DC ・出力電流：0.15A Max ・動作温度範囲：-40℃～+85℃ ・空冷またはコンダクションクーリングタイプが選べます
価格帯
納期
型番・ブランド名
TQMC604 TEWS Technologies
用途／実績例
産業、ミリタリー、組み込みシステムにおける過酷な環境での使用に適しています。
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| TQMC604-10R-A | 32個の絶縁型デジタル出力、5V～36V、0.15A、ハイサイド/ローサイドスイッチング、出力ウォッチドッグ、空冷式 |
| TQMC604-10R-H | 32個の絶縁型デジタル出力、5V～36V、0.15A、ハイサイド/ローサイドスイッチング、出力ウォッチドッグ、コンダクションクーリング |
