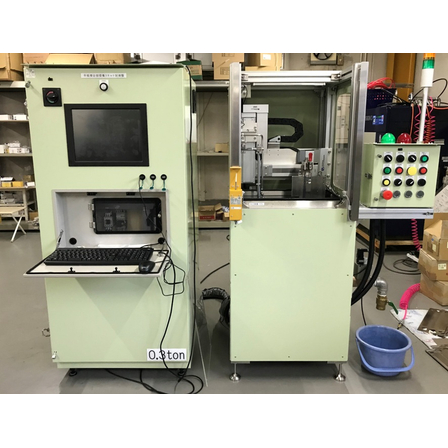

『平板接合部探傷スキャナ』は、アルミとチタン平板の溶接部を 全没水侵にて探傷し、リアルタイムでデータ収録・画像処理する 平板専用の自動超音波探傷装置です。 超音波探傷部と機構部にて構成。超音波探傷部は探傷条件の設定、 結果の保存、読込みができます。 また、機構部は駆動軸であるX軸、Z軸で構成され、 いずれも自動で走査可能です。 【検査】 ■位置情報を基に超音波信号を画像処理 ■平面図、断面図に展開して欠陥の位置、形状をモニタに表示 ■検査結果画像は評価方法に合わせた色表示処理可能 ■モニタ表示画像はハードコピーし印刷可能 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【主な装置仕様(一部)】 ■設備サイズ：幅700×高さ1550×奥行600mm(機構部) ■機構部：コントローラ、ライトカーテン 　サイクルタイム：2分30秒/枚 　(測定ピッチ0.1mm、ビーム直径Φ2、X・Y軸100mm/s、測定範囲W80×H11.4の場合) ■測定部 ・測定可能チャンネル数：2CH ・サンプリングレート：100MHz、10bit 1CH ・感度：0～80dB ・パルス繰返し周波数：最大10KHz ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
