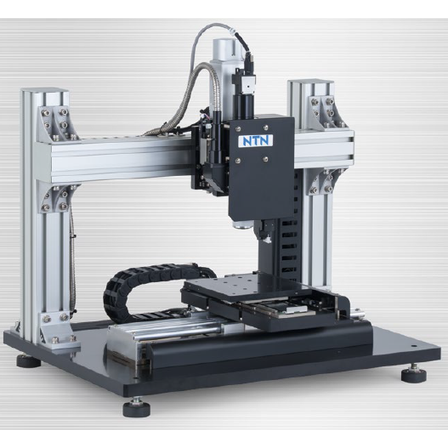

微細塗布装置
極少量の液剤を対象物へ高速・高精度に塗布！豊富な適用実績あり
『微細塗布装置』は、NTNが培ってきた精密加工、精密位置決め、 メカトロニクス技術を結集したシステム製品です。 センサ、検査チップ、自動車部品の製造工程など、豊富な適用実績が あるといった特長が備わっております。 数 pLの極少量の液剤を塗布でき、100 Pa・sまでの高粘度液剤も 塗布可能。液剤容器および塗布針は、磁石固定式のため、交換が容易です。 【特長】 ■数 pLの極少量の液剤を塗布可能 ■100 Pa・sまでの高粘度液剤を塗布可能 ■0.15 s/ポイントの高速塗布が可能 ■液剤容器および塗布針は、磁石固定式のため、交換が容易 ■液剤の塗布位置の繰返し精度は±15 μm以下 ■複数の塗布ユニットを搭載可能 ■操作用PCを使用し、マウス操作で、簡単に多彩なパターンの塗布が可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【装置基本仕様】 ■最短塗布時間：0.15 s/ポイント ■塗布位置精度：±15 μm以下(繰返し精度) ■搭載可能数(塗布ユニット・塗布針)：1～10ユニット ■塗布針先端径：最小φ10 μm ■鏡筒(光学部)：明視野単眼鏡筒 ■対物レンズ(光学部)：超長作動距離対物レンズ 1本 ■照明(光学部)：LED光源 ■使用電源：単相AC100 V ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【適用実績】 ■センサ ■検査チップ ■自動車部品の製造工程など ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
