直線運動用軸受『ストロークボールスプライン』
構成部品のすべてについてステンレス銅を使用！耐食性、耐熱性(使用温度：- 20～140℃)に優れています

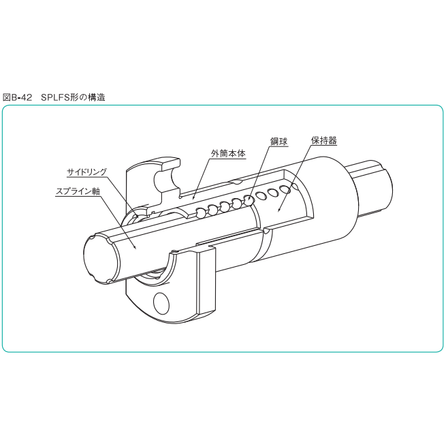

「NBストロークボールスプライン SPLFS形」は、ラジアル荷重とトルクを 同時に負荷できる高精度な限定ストロークの直線運動用軸受です。 当製品は軌道溝を持つ円筒形のスプライン軸と外筒からなり、 スプライン外筒にはさらに外筒本体、保持器、サイドリング、鋼球が 組み込まれています。 保持器はボールポケットを設けて転動体である鋼球が互いに接触しない構造で、 スムースな直線運動が得ることが可能です。 鋼球非循環タイプの保持器で直線運動時に保持器も移動するため限定ストロークと なります。カタログ最大ストロークの80％を移動量として使用することを推奨します。 【構造と特長】 ■極めて小さな動摩擦抵抗と低騒音 ■コンパクト ■オールステンレス製 ■潤滑 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【仕様】 ■外筒 ・外筒本体：ステンレス ・保持器：ステンレス ■軸：ステンレス ■使用温度範囲：ー20℃～140℃ ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
