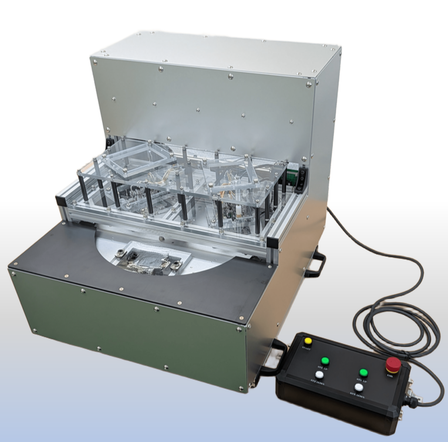

自動化対応インデックス方式基板プレス機
<ロボットに対応！＞プリント基板の機能検査に！
小サイズ基板の機能検査用フィクスチャーをインデックス方式による自動化対応した『小型エアプレス機』です。 コントロールボックスを用いて回転・プレス操作を行いますが、ご要望に応じてPC制御に変更も可能で、 ロボットによる工程自動化も対応可能です。 また、ステーション毎にプレス部を配置している為、検査工程を分けることが可能です。 カスタム対応も可能となりますので仕様につきましてはお気軽にご相談ください。
基本情報
・プレス荷重：エアー圧0.5Mpaで約28kgでプレスが可能（バネ圧200gのプローブ140本に相当） ・最大基板サイズ：110mm×70mmに対応（標準） ・概略外形寸法：W600×D750×H550 ・フィクスチャーを交換することで様々な検査基板を接続することが可能 被検査基板に対応したフィクスチャーも当社で製作可能 ・ステーション毎にプレス稼可動が可能な為、検査工程を分けることが可能 ・オプションで合格スタンプにも対応可能 ・QRコードリーダー設置対応可能 ・オプションでPC制御によるプレス動作へ変更可能 ・ロボットによる工程自動化に対応可能
価格帯
納期
用途／実績例
小サイズ基板の機能検査
