幅広電圧・双方向・大電力を安全に制御！双方向DC/DCコンバータ
![FireShot Capture 150 - 【IBC5000_IBC10000】絶縁型5kW_10kW双方向DC_DCコンバータ - 製品・テクノロジー - 株式会社オリジン_ - [www.origin.co.jp].png](https://image.mono.ipros.com/public/product/image/2001559093/IPROS15872253718550739750.png?w=280&h=280)
【電力ロス・発熱を大幅削減】97%以上の高効率を実現するDC/DCコンバータ。直列・並列接続で柔軟なシステム構成も可能。

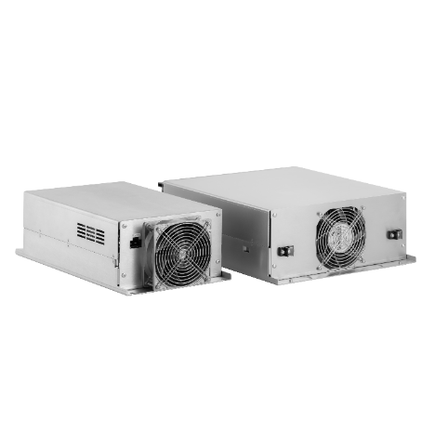

オリジンのIBC5000(5kW)、IBC10000(10kW)は1台で充放電が可能な絶縁型 双方向DC/DCコンバータです 。 独自のワイドレンジZVSとDAB方式を採用し、 大電力かつ全負荷範囲で業界最高水準の97%以上の高効率を実現し電力損失と発熱を大幅に削減。 EV充放電（V2G/V2X）、太陽光・風力発電といった再生可能エネルギーシステム、バッテリ充放電管理、 スマートグリッド、データセンター向けHVDCなど、次世代の電力システムで幅広く活躍します。 【IBC5000】BUS側 DC50V～500Vの超ワイドレンジ電圧に対応 。 【IBC10000】最大3台の直列接続に対応、DC 1350Vmaxの高電圧システムを構築可能 。 最大15台並列(150kW)に対応。 【特長】 ■幅広い入出力電圧（DC50～500V） ■最大15台の並列接続（75/150kW）、最大3台の直列接続（1350Vmax） ■全負荷条件で高効率(97％以上） ■通信で制御、状態のモニタ可能(RS-485/CAN) ■自律運転(変換方向自動切替え) ■CHAdeMO対応
基本情報
【IBC5000】 最大出力: 充電 5kW / 放電 5.25kW 最大効率: 97%以上 電圧 (BUS側): DC 50V ～ 500V 電圧 (BATT側): DC 240V ～ 427.5V 並列運転: 最大15台（75kW） 通信: RS-485 or CAN 外形: W220×D420×H130 (mm） 質量: 7kg以下 【IBC10000】 最大出力: 10kW 最大効率: 98.5% (定格98%以上) 電圧 (BUS/BATT側): DC 150V ～ 500V 並列運転: 最大15台（150kW） 直列接続: 最大3台 (1350Vmax) 通信: RS-485 or CAN 外形: W330×D425×H137 (mm) 質量: 11kg
価格帯
納期
用途／実績例
■蓄電システム(ESS)/VPP: 高効率により往復効率を最大化 ■バッテリ充放電管理：リチウムイオン電池、スーパーキャパシタ ■EV急速充放電器(V2G/V2X/V2V): ワイドレンジ電圧(DC 50V～ )が多様なEVバッテリーに対応。 ■マイクログリッド/BCP対策: 自立運転で災害に強い自立型システムを構築。 ■スマートグリッド／直流給電：DCバス電圧安定化、停電時バックアップ ■再生可能エネルギーシステム：太陽光、風力発電と蓄電池の接続、活用 ■産業用回生エネルギー: AGV、クレーン、エレベーターの制動エネルギーを回収・再利用 ■バッテリーエネルギー貯蔵システム（BESS）：1000V超の高電圧BESS の実現。 ■バッテリー二次利用: ワイドレンジ電圧により、電圧の異なる中古バッテリーからの効率的な電力抽出が可能 ■データセンター向け：HVDC 48V BUSSへの活用 ■マルチ蓄電システムなど ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
